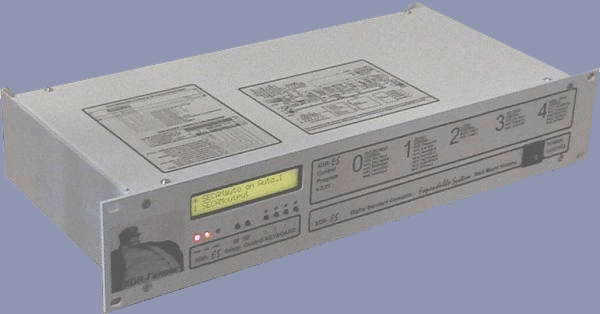

Особенности XDR-GENSEC
XDR-GENSEC создан на базе
мультисистемного цифрового
преобразователя стандартов XDR-ES/FM и
имеет следующие характеристики:
- мультисистемный преобразователь PAL /
SECAM -> SECAM (возможен PAL);
- RACKmount 2U конструктив для установки в
19" стойку;
- четыре профиля режимов работы с
энергонезависимой памятью;
- регулирование параметров видеосигнала;
- имеет четыре входа видео (один опорный
REF Р для ретранслируемого сигнала SECAM и
три Р для студийных источников);
- четыре входа звукового сопровождения;
- сохранение измерительных строк и
телетекста по ГОСТ 7845-92;
- генератор измерительных строк по ГОСТ18471
(строки по ГОСТ7845-92);
- генератор сигнала цветных полос
номенклатуры 100/75/75/75;
- полноцветный логотип с антиалайсингом
(не требует описания алфаканала);
- модульная расширяемая конструкция (четыре
слота расширения);
- порт удаленного управления (выносная
клавиатура / PC) для автоматизации эфира;
- кадровый синхронизатор;
- автономный/ведомый режимы работы
синхронизатора ;
- коммутация несинхронных входных
источников без нарушения синхронизации;
- режим совмещенного экрана “SplitScreen”-
два изображения в выходном видео;
- режим хромакея с выбором порога
срабатывания;
-
-
-
-
- имеет сертификат системы обязательной
сертификации ГОСТ Р;
Опыт применения на
телецентрах транскодирующих
коммутаторов для введения региональных
программ в сетку центрального вещания
выявил следующую проблему. Аналоговый
видеосигнал, поданный на любой вход
транскодирующего коммутатора,
декодируется до цифрового
компонентного сигнала и вновь
кодируется в аналоговый полный
телевизионный сигнал. Если прием "центрального"
канала ведется в системе PAL, то
транскодирование PAL=>SECAM обязательно, а
потеря качества незначительна. Но если
прием "центрального" канала
ведется в системе SECAM, то потеря качества
при таких преобразованиях неизбежна, и
связана она с теоретически неизбежным
ограничением полосы яркостного сигнала.
Такая потеря могла бы считаться
оправданной только в случае
необходимости титрования, микширования
или другой обработки видеосигнала,
требующей его разложения на компоненты
YUV. Однако во многих случаях в режиме
ретрансляции "центральных"
программ этого не требуется.
Когда региональные РТПЦ замещают часть
передач программами собственного
производства, то при этом, как правило,
коммутация ретранслируемого и
собственного видеосигнала происходит
следующим образом.
Такая блок-схема действительно решает
задачу синхронизации видеосигналов от
несинхронных источников и обеспечивает
коммутацию без нарушения синхронизации,
однако имеет ряд существенных
недостатков, а именно:
1. двойное транскодирование
ретранслируемого видеосигнала приводит
к значительному снижению качества, а
именно ухудшению отношения сигнал/шум и
сужению полосы пропускания в каналах
яркости и цветности
2. приводит к потере информации,
передаваемой в кадровом гасящем
интервале (КГИ). Как правило, все
цифровые устройства обработки
видеосигнала бланкируют КГИ.
Приняв во внимание необходимость
сохранения качества изображения и
состава КГИ как при ретрансляции
передач центрального телевидения так и
режиме замещения программами
собственного производства в ООО "ИТМ"
была предложена принципиально другая
схема регионального ретрансляционного
комплекса на базе синхронизирующего
транскодера - коммутатора XDR-GENSEC (от GENlock +SECam).
Отличительной особенностю транскодера -
коммутатора XDR-GENSEC является наличие
быстрого ключа, который управляется
счетчиком строк и коммутирует на выход
либо цепь аналогового обхода опорного
сигнала SECAM (положение 1), либо
сфазированный по кадровой, строчной
синхронизации и последовательности "синяя/красная
строка" сигнал SECAM с выхода кодера (положение
2).
Фиксация быстрого ключа в положении 1
переводит XDR-GENSEC в режим аналогового
повторителя опорного входа, а в
положении 2 - в синхронизирующий
транскодер, формирующий собственный КГИ.
Коммутация ключа в строках 622/23 и 310/336
позволяет получить видеосигнал,
синхронный опорному SECAM и сохраняющий
опорный КГИ и всю информацию в нем, но с
изображением, полученным с одного из
входов PAL 1/2/3.
Предложенное решение позволяет в полной
мере решить все поставленные выше
задачи, а именно:
* сохранить информацию КГИ опорного
видеосигнала в любом режиме работы;
* сохранить качество видеоизображения
SECAM в режиме ретрансляции;
* выполнить переключение в режим
трансляции региональных передач и
обратно без нарушения синхронизации.
|
