Транскодер XDR-ES |
ОСОБЕННОСТИ:
- преобразователь PAL / SECAM -> PAL / SECAM;
- RACKmount 2U конструктив для установки в
19" стойку;
- четыре профиля режимов работы с
энергонезависимой памятью
- регулирование параметров
видеосигнала;
- 3 видеовхода PAL/SECAM/(2Video+Y/C);
- связанный аудиокоммутатор "аудио
одновременно с видео";
- сохранение измерительных строк и
телетекста по ГОСТ 7845-92;
- генератор измерительных строк по
ГОСТ18471 (строки по ГОСТ7845-92);
- генератор сигнала цветных полос
номенклатуры 100/75/75/75;
- полноцветный логотип с
антиалайсингом (не требует описания
алфаканала);
- модульная расширяемая конструкция (четыре
слота расширения);
- порт удаленного управления (выносная
клавиатура / PC) для автоматизации
эфира;
- имеет сертификат системы
обязательной сертификации ГОСТ Р;
|

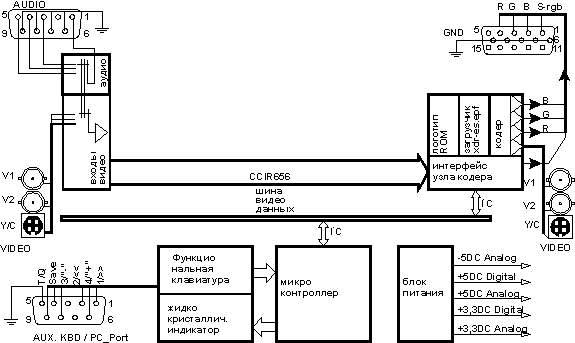

-БЛОК-СХЕМА мультисистемного
преобразователя PAL / SECAM -> PAL / SECAM
Преобразователь XDR-ES ( XDR- Expandable System)
предназначен для преобразования
полного цветного телевизионного
сигнала (ПЦТС) систем PAL, SECAM
в системы SECAM или PAL |
- RACKmount 2U конструктив для установки в
19" стойку;
 Преобразователь
смонтирован в корпусе размером 483х88х270
мм. и предназначен для установки в
19" стойку.

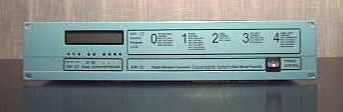

-все органы управления (клавиша
включения питания, функциональная
шестикнопочная клавиатура и ЖК
дисплей) размещены на передней
панели корпуса.
-на переднюю панель также вынесены
светодиод - индикатор включения
питания "POWER" и светодиод работы
микроконтроллера "RUN" |
-соединители входных и выходных
кабелей (соединители BNC, miniDIN, DB9, DB15),
блочная розетка кабеля питания 220В,
приточнуе вентиляционные отверстия
и вентилятор расположены на задней
стенке корпуса преобразователя. |
- четыре профиля с энергонезависимой
памятью режимов работы
- регулирование параметров
видеосигнала;
- порт удаленного управления (выносная
клавиатура / PC) для автоматизации
эфира;
-
 Управление
преобразователем осуществляется
через микроконтроллерный интерфейс
с помощью функциональной
клавиатуры
- предусмотрено два режима работы
контроллера - режим ИНДИКАЦИЯ и режим
НАСТРОЙКА
- в режиме НАСТРОЙКА возможна
идивидуальная регулировка каждого
из более чем 20 параметров
видеосигнала (более подробно см. "МЕНЮ")
и сохранение полученных значений в
одном из четырех ПРОФИЛЕЙ (режимов
работы). При регулировке текущий
пункт меню и значение
регулируемого параметра
отображаюся на дисплее;
- в режиме ИНДИКАЦИЯ одним нажатием
кнопки производится выбор (смена)
профиля, и, следовательно,
устанавливаются значения
параметров, сохраненных в выбранном
профиле;
Сохранив в профиле #1 вход "video_1"
и "Label_ y= 0", а в профиле #1
вход "video_2" и Label_ y= 10" можно,
нажимая только кнопки "1" или
"2" одновременно менять
сюжет и положение логотипа;
Разумеется, мгновенно менять можно
любое количество параметров меню (хоть
все сразу !!!);
Нажимать кнопки можно не только
на передней панели. Преобразователь
имеет порт удаленного управления для
подключения выносной клавиатуры
либо кабеля для управления от PC, что
может быть использовано для
автоматизации эфира.. |
- Чтобы сделать удобнее развитую
навигацию в режиме НАСТРОЙКА на
переднюю панель вынесена "легенда"
- наклейка с перечислением всех
пунктов меню, их кодовым
номером (по которому можно
определить в каком блоке
преобразователя происходит
исполнение параметра);
- Те пункты меню, которые относятся к
управлению дополнительными модулями
(например, выбор входа опорного
видеосигнала Ref.Input) будут появляться
в меню только в том случае, если
соответствующие модули установлены.
Каждый раз при запуске программы
микроконтроллер опрашивает наличие
установленных модулей и загружает
только те пункты меню, которые имеют
смысл в имеющейся конфигурации.
- В некоторых пунктах меню (там, где
это имеет смысл ) при одновременном
нажатии на кнопки "-" и
"+" предусмотрена функция "нормализации",
т.е. возвращение к нулевой расстойке.
Такая функция есть, например, в
параметре GAIN Adjust (Регулировка
Усиления).
-
- |
- 3 видеовхода PAL/SECAM/(2Video+Y/C);
 Преобразователь
имеет три входа видеосигнала.
- Входы изображения V1, V2, Y/C,
схематически изображенные
соединителями BNC и miniDIN, входят в
базовую конфигурацию
преобразователя.
- эти входы могут работатать с
системами PAL и SECAM, и переключение
между входами будет происходить с
нарушением синхронизации. Выходной
аналоговый видеосигнал будет
синхронен входному и иметь задержку
около 10 мкС.
-Меню управления предусматривает
принудительный (ручной) или
автоматический выбор входов. При
ручном выборе вход остается активным
даже в том случае, если
видеосигнал на нем отсутствует. При
автоматическом выборе при
отсутствии видеосигнала на текущем
входе происходит переключение на
следующий вход, и так далее, пока не
будет обнаружен видеосигнал.
- ручное управление целесообразно
применять, когда к преобразователю
подключено сразу несколько
источников сигнала, и выбор
производится при помощи меню
управления.
- автоматический выбор удобен, когда
коммутация производится
подключением входных кабелей к
соединителям преобразователя (!!! при
коммутации кабелей необходимо
обеспечить равные потенциалы общего
провода оборудования.!!!) |
- связанный аудиокоммутатор "аудио
одновременно с видео";
 Базовая
конфигурация преобразователя имеет
аудиокоммутатор 3х1, управляемый по
тому же закону, что и входной
видеокоммутатор (см. схему). При смене
видеовхода - назависимо от того,
изменяется ли вход в результате
загрузки выбранного профиля или в
результате манипуляций в меню
настройки или в процессе
автоматического поиска видеосигнала
(в режиме АвтоВход) - всегда
одновременно с выбранным
видеовходом будет происходить
подключение аудиовхода.
- аудиокоммутатор несимметричный,
реализован на КМОП ключе и способен
передавать напряжение звуковой
частоты от 20Гц до 20КГц размахом до +/- 2В.
|
- сохранение измерительных строк и
телетекста по ГОСТ 7845-92;
- генератор измерительных строк по
ГОСТ18471 (строки по ГОСТ7845-92);
 Базовая
конфигурация преобразователя
имеет встроенный генератор
испытательных строк, заданных в
табличной форме и записанных в микросхеме
ПЗУ. (Цифровое представление
испытательных строк выбрано
совместимым с рекомендациями CCIR rec.
601-2 по уровням квантования и
количеству отсчетов в строке.) Во
время развертки испытательной
строки цифровой поток данных
считывается из микросхемы,
поступает в цифро-аналоговый
преобразователь - ЦАП, (в
англоязычной литературе Digital Analog
Converter, DAC) и преобразуются а
аналоговый сигнал. Более подробно см.
стараницу "VITS" (Vertical Interval Test
Signals).
- осциллограмма сигнала II (частотные
пакеты) представлена на
осциллограмме;
- Меню управления VITS-генератором
предусматривает четыре возможных
режима работы:
- без генерации собственных строк (т.е.
сохранение поступивших
испытательных строк;
- замещение только строк пакета "A"
(строки 17, 18, 330, 331 )
- замещение только строк пакета "B"
(строки 20, 21, 333, 334 )
- замещение строк обеих
пакетов "A+B"
- |
- генератор сигнала цветных полос
номенклатуры 100/75/75/75;
- Преобразователь имеет встроенный
ГЦП, позволяющий получить тестовый
сигнал "Цветные полосы" с
номенклатурой 100/75/75/75 в стандартах PAL
и SECAM; |
- встроенный полноцветный
Видеомаркер - логотип с
антиалайсингом (не требует описания
альфаканала);
 -
Примененная техника наложения
логотипа на проходящее видео
позволяет получить полупрозрачное
изображение маркера на проходящем
видео (см иллюстрацию, в качесте
логотипа использован сформированный
электронным способом сигнал "цветные
полосы" - верхняя часть, и
встречные клинья - нижняя часть).
- Логотип (16,7 Млн. цветов) может иметь
размеры до 256х128 точек на экране (полный
размер видимой части экрана
приблизительно 700х575 точек). Меню
управления позволяет
позиционировать логотип в любом
месте экрана.
- Использованный алгоритм не требует
описания альфаканала, имеет
встроеный механизм антиалайсинга и
поэтому позволяет использовать в
качестве исходного изображения
даже отсканированные фотографии.
- Подробнуюинструкция и рекомендации
по выбору и подготовке изображения
для логотипа вы можете переписать со
страницы "АРХИВ". |
- модульная расширяемая конструкция (четыре
слота расширения);
 -
Для дополнительных модулей (
расширения) на материнской плате
преобразователя предусмотрены двух'рядные
соединители (слоты). Установка
дополнительных модулей в XDR-ES
похожа на установку плат в PC -
компьютер, с той разницей, что при
установке модуля в XDR-ES с выбранного
соединителя необходимо
предварительно снять джамперы (перемычки),
соединяющие две стороны соединителя.
В случае снятия модуля следует
вернуть перемычки обратно.
- Через соединитель модуль
подключается к шине CCIR656 и на него
поступают питающие напряжения. Если
необходимо, входные и выходные раз'емы,
находящиеся на задней стенке корпуса
преобразователя, подключатся к
дополнительным модулям гибким
ленточным кабелем. |
Специально для
транскодера XDR-ES разработан
цифровой нелинейный режекторный
фильтр SECAM.
 -
специфической особенностью кодера
SECAM является необходимость
использования нелинейного
режекторного фильтра в канале
яркости. Нелинейная составляющая
фильтра позволяет, с одной стороны,
защитить канал цветности от
перегрузок ВЧ компонентами сигнала
яркости (и избежать появления "факелов"
на изображении), с другой стороны -
передать мелкие детали изображения.
Характеристики фильтра определены
ГОСТ 7845-92 и ОСТ 58-18-96T
- специально для кодера SECAM XDR-ES был
разработн первый отечественный
цифровой нелинейный режекторный
фильтр, отвечающий требованиям
нормативных документов.
- Фильтр включается автоматически
при выборе выходного стандатра SECAM и
формирует АЧХ канала яркости
активных строк изображения.
- Подробнее - см. страницу "Модуль
CI-ES" |
- сертификат системы ГОСТ Р;
 -
На преобразователь XDR-ES на основании
протоколов NN 086/2000 ot 17.04.2000 и 088/2000 от
20.04.2000 г. в Системе Сертификации ГОСТ
Р Госстандарта России получен
сертификат соответствия N РОСС
RU.ME61.B00739, срок действия с. 26.04.2000 по
20.04.2003 г. Сертификат имеет
юридическую силу на всей территории
Российской Федерации.
|
|
|
|
|
