Видеосервер PlayBox

JCSI

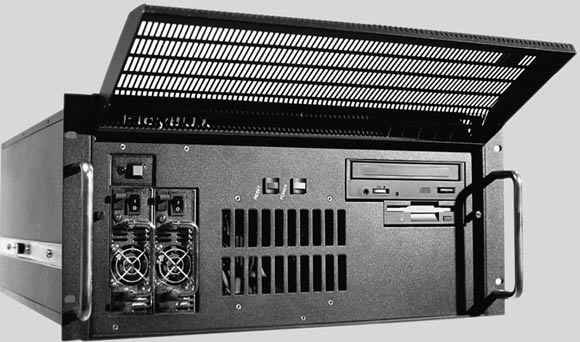

PlayBox - общее название серии многоканальных серверов. Каждый канал может быть настроен как на запись, так и на воспроизведение. Программный кодек позволяет работать с видеоматериалом сервера на клиентских местах на базе офисных компьютеров. Видеосерверы PlayBox работают под управлением программного обеспечения MultiPlay, NewsBase и системы автоматизации эфира AutoPlay. Наиболее полно возможности сервера раскрываются при использовании технологии SAN.

Семейство многоканальных видеосерверов PlayBox основано на новейших технологиях и по своим возможностям стоит в одном ряду с серверами известных мировых производителей Leitch, Thomson и др. Сервер обеспечивает вещательное качество видео и аудио, имеет уникальную по гибкости архитектуру, совместим с сигналами цифрового или аналогового видео и звука. Объем аудио и видеоматериалов практически не ограничен и может достигать  десятков и сотен часов.

Масштабируемость и гибкость
В видеосервер PlayBox может быть установлен один или два независимых двухканальных видеомодуля трех существующих типов: LE, LX, DTV.

  LE LX DTV
Поддерживаемая компрессия M-JPEG, от 1.3:1 DV, DVCAM, DVCPRO, MPEG-2 DV, DVCAM, DVCPRO, DVCPRO50, MPEG-2
Конфигурации видеоканалов 1. Один на запись.
2. Одновременно один на запись + один на воспроизведение.
3. Два на воспроизведение (Program + Preview).
1. Один на запись.
2. Два на воспроизведение (Program + Preview).
1. Один на запись.
2. Два на воспроизведение (Program + Preview).

Модуль LE сохраняет видеоматериал в цифровом компонентном формате 4:2:2, позволяя выбирать требуемый уровень качества для каждого конкретного клипа. Модули LX и DTV сохраняют видеоматериал непосредственно в формате DV, благодаря чему не происходит преобразований сигнала, а, следовательно, и потерь качества.

При установке в сервер возможны любые комбинации видеомодулей, что позволяет эффективно решать ряд проблем. Например, во многих телекомпаниях в производстве используются два формата записи на ленту: один из DV форматов для новостей и BetacamSP, DigitalBetacam или DigitalS для изготовления программ и рекламы. Соответственно, и монтаж осуществляется на различных системах нелинейного монтажа. Например, новости монтируются на DigiSuite LX, а реклама и программы - на DigiSuite LE. Установив в сервер модули LE и LX, пользователь легко решает эту задачу.

Если существует необходимость в большем количестве каналов, возможно объединение нескольких серверов в единую многоканальную систему. Можно организовать, например, десятиканальный сервер с единым (или раздельным) управлением, причем, каждый канал может произвольно записывать или воспроизводить видео независимо от других.

Каждый видеоканал сервера PlayBox может сопровождаться одним или двумя каналами цифрового звука. Цифровой звук имеет разрешение 16 бит, частоту дискретизации 48КГц и записывается в некомпрессированным виде. Каждый звуковой канал может редактироваться независимо от остальных и записываться на сервер как совместно с видео, так и отдельно.

Дисковые массивы
Для своей работы система PlayBox использует внешние дисковые массивы SCSI или Fiber Channel. Безопасность хранения аудио видео клипов обеспечивается использованием RAID уровня 3, что позволяет при выходе из строя одного из дисков заменить его, не потеряв ни байта данных.

Отказоустойчивость и надежность
Отказоустойчивость работы серверов PlayBox обеспечивается как на уровне отдельных компонент, так и на уровне системы в целом.

Схема охлаждения сервера спроектирована таким образом, что выход из строя из-за избыточного давления одного вентилятора практически не отразится на внутренней рабочей температуре.

В стандартной комплектации PlayBox оснащается двойным блоком питания мощностью 2 х 300W. При возникновении проблем с основным блоком питания автоматически происходит переключение на резервный.

Системный диск может быть дублирован, что также повышает надежность сервера.

В системе автоматизации MultiPlay можно организовать полностью зеркальную работу двух или более серверов. При выходе из строя основного сервера выдачу материала мгновенно подхватит резервный.

Открытая архитектура
Видеосервер работает под управлением операционной системы Windows NT, широко распространенной в нашей стране. Сервер совместим со многими системами нелинейного монтажа: NewsBase, edit*, Incite, SpeedRazor, AdobePremiere и системами автоматизации вещания: AutoPlay, NewsPlay, MultiPlay. Управление сервером возможно по стандартному протоколу RS-422, по Ethernet или GPI.

Технические характеристики видеосерверов семейства PlayBox

  VS-4100 VS-4010 VS-4001 VS-4200 VS-4020 VS-4002 VS-4110 VS-4101
Число каналов видео 2 4
Формат хранения видеоданных M-JPEG DV
DVCAM
DVCPRO
MPEG-2
DV
DVCAM
DVCPRO
DVCPRO50
MPEG-2
M-JPEG DV
DVCAM
DVCPRO
MPEG-2
DV
DVCAM
DVCPRO
DVCPRO50
MPEG-2
M-JPEG
DV
DVCAM
DVCPRO
MPEG-2
M-JPEG
DV
DVCAM
DVCPRO
DVCPRO50
MPEG-2

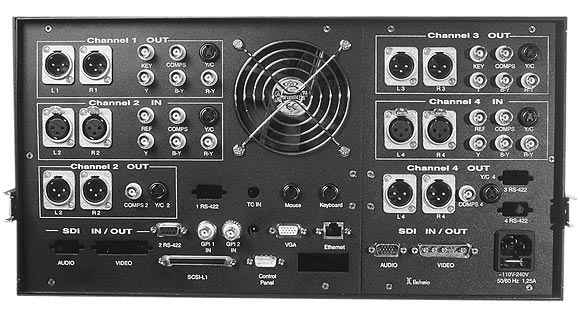

Видеовходы/выходы Композитный, Y/C, YUV, SDI*
Число каналов звука 4 8
Формат хранения аудиоданных 16bit, 48KHz, без компрессии
Аудиовходы/выходы Балансные XLR, AES*
Синхронизация 1 аналоговый синхровход
Управление сервером 2 x RS-422
2 x GPI
1 x 1000/100 Ethernet
4 x RS-422
2 x GPI
1 x 1000/100 Ethernet
Блок питания 2 x 300W с возможностью горячей замены
Габариты
 Высота
 Ширина
 Глубина
5U
19"



Полный прайс-лист конфигураций видеосервера PlayBox

Приложения для сервера PlayBox:



Система автоматизации MultiPlay
AutoPlay - система автоматизации вещания с сервера
Монтажная система NewsBase
Система телевизионных повторов TimeRunner
Система ретрансляции со сдвигом по времени TimeDelay


Система автоматизации MultiPlay

MultiPlay - мощный универсальный программный комплекс для решения задач автоматизации эфира.

Немного истории
Вот уже третий год наша фирма активно разрабатывает и внедряет средства автоматизации эфира. Наши разработки успешно эксплуатируются как центральными телеканалами в Москве (РТР, MTV), так и в 15 городах бывшего СНГ. На прошлогодней выставке ТRBЕ мы показали систему автоматизации эфира SA-2000P. В четвертом квартале 2001 г. начались поставки системы MultiPlay. В этом программно-аппаратном комплексе учитывается опыт, полученный при разработке и внедрении систем VS-2000P и SA-2000P, а также опыт ведущих мировых производителей систем автоматизации эфира.



Гибкая модульная архитектура

Система MultiPlay позволяет создать комплексное законченное индивидуальное решение автоматизации эфира для любой видеостудии. По мере развития телекомпании систему можно легко наращивать и модернизировать.

Мощная база данных
Система работает под управлением единой сетевой базы данных, что позволяет эффективно использовать медиаресурсы телекомпании: в вещании, новостийном производстве и архивной деятельности.

Удобный интерфейс
Простой и функциональный русскоязычный интерфейс системы обеспечивает быстрое освоение системы и корректную эксплуатацию в процессе вещания.

Многоканальность
Система поддерживает как одноканальное вещание, так и вещание на несколько каналов одновременно. При этом, возможен вариант, когда одно и то же вещательное оборудование используется на разных каналах. База данных системы отслеживает все конфликтные ситуации и заблаговременно предупреждает о них.

Мониторинг
Модуль мониторинга обеспечивает отслеживание всех процессов, происходящих в системе, и эту информацию можно отслеживать одновременно на нескольких рабочих местах. Система также ведет журнал событий и дает возможность формирования точных отчетов о времени выдачи в эфир видеосюжетов и рекламы.

Аппаратное резервирование
Система позволяет создать гибкое многоуровневое резервирование студийного оборудования. Например, резервный видеомагнитофон может резервировать два эфирных видеомагнитофона, если сюжеты пойдут с них в эфир в разное время. При проверке эфирных плей-листов система выявляет узкие для резервирования места и выдает соответствующие предупреждения.

Программное резервирование
Программное обеспечение позволяет при потере одного из рабочих мест быстро переключиться на другое без потери данных. Особенно это важно при работе в эфире. База данных также поддерживает многоуровневое резервирование. В системе могут быть установлены сразу несколько серверов баз данных, вся информация на которых постоянно синхронизируется. В случае выхода из строя одного из них происходит передача управления на резервный.

Система управляет:
- профессиональными VTR по RS-422;
- серверами PlayBox фирмы JC System Integration с поддержкой N-канальных конфигураций, использующих единый дисковый массив на основе технологии SAN;
- серверами ClipBox фирмы Quantel;
- системой TimeDelay фирмы JC System Integration;
- матричными коммутаторами LES, Профитт, Churon Pro-Bel;
- всеми видами устройств, управляемых по GPI (титровальными машинами, логогенераторами, автофейдерами, микшерами, changeover и т.д.);
- эфирными пультами.

Обмен данными с другими системами
- импорт данных из системы "Видеоархивъ" фирмы JC System Integration;
- импорт данных из файлов в формате Excel (опционально по техническому заданию заказчика).

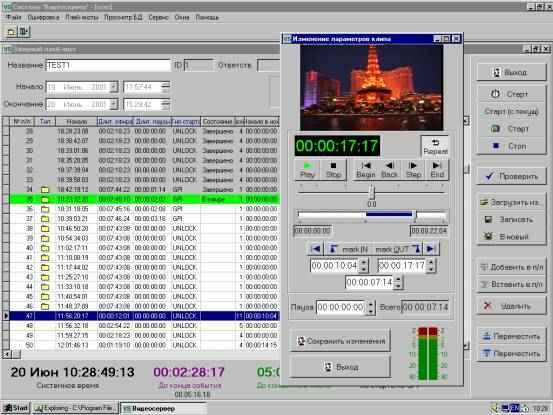

Система автоматизации AutoPlay

AutoPlay - система автоматизации вещания с сервера PlayBox.

Немного истории
Прошло уже более двух лет с момента первой поставки видеосервера VS-2000P. Телекомпания "Екатеринодар" начала использовать сервер для новостийного вещания. Через два месяца телеканал полностью перешел на безленточную технологию вещания. С тех пор фирма JC System Integration поставила более двух десятков серверов в различные региональные телекомпании, а также в компании РТР и MTV Россия. На сегодняшний день накоплен большой опыт использования данного устройства, и время показало, что система надежна и проста в эксплуатации. Аппаратная часть сервера выполнена на базе технологий фирмы Matrox, что обеспечивает идеальное качество видеосигнала. Удобный русскоязычный интерфейс быстро осваивается специалистами телекомпаний. Открытая архитектура и доступная сервисная поддержка непосредственно от российского разработчика предоставляют широкие возможности по расширению и интеграции. В процессе эксплуатации сервера пользователи вносили конструктивные предложения по модернизации его программного обеспеченния. Часть из них была реализована в рабочем порядке, другая учтена при создании системы AutoPlay.

Структура данных системы Autoplay
Основой видеосервера является база данных под управлением СУБД Microsoft SQL Server. О каждом клипе может храниться вся необходимая информация: идентификационный номер, название (описание) клипа, дата оцифровки, название кассеты, с которой производилась оцифровка, точки начала и конца клипа на кассете, тип информации (только видео, только аудио, видео и аудио), комментарии и другое. При оцифровке или импорте клипа на сервер заполняется карточка, содержащая вышеперечисленную информацию, которая может понадобиться в самых различных ситуациях. При составлении плей-листов можно использовать встроенную многокритериальную поисковую систему. Если в какой-либо момент на видеомассиве недостаточно места, возможно удаление видеофайла, но при этом вся информация о названии кассеты и метках входа-выхода останется, и осуществить переоцифровку не составит проблем.

Эфирный плей-лист
Эфирный плей-лист - это последовательность событий, которые будут исполняться сервером. Каждое событие может начать исполняться или по очереди (время старта вычисляется автоматически исходя из длительности предшествующих событий), или по фиксированному времени, или по GPI сигналу. Событие может содержать или одиночный клип, или рекламный плей-лист.

Рекламный плей-лист - это последовательность клипов, объединенных общим названием, и вставляемая в эфирный плей лист как отдельная позиция. При составлении рекламного плей-листа возможно изменять точки входа-выхода в клипах, менять последовательность клипов, то есть, фактически, осуществлять монтаж на прямой склейке. При использовании рекламного плей-листа пользователю значительно удобнее составлять рекламные сборки, анонсы и промоблоки.

Во время проигрывания эфирного плей-листа может быть отредактировано (удалено, добавлено, заменено, изменены точки входа-выхода) любое событие кроме текущего, которое может быть только остановлено или пропущено. В течение подготовки и воспроизведения плей-листа система неоднократно осуществляет проверки наличия всех необходимых файлов, соответствия заданных времен и длительностей клипов. В случае обнаружения каких-либо коллизий она заблаговременно выдает соответствующие предупреждения.

В каждой позиции имеется возможность ввести время удержания стоп-кадра окончания воспроизведенного сюжета. После истечения этого времени начинается новый сюжет плей-листа либо, если следующее событие стартует по GPI, сервер переходит на первый кадр следующего сюжета и ожидает сигнала GPI. Такой алгоритм работы сервера очень удобен для вещания в прямом эфире, когда оператор управляет микшером и сервером вручную.

Обычно при таком варианте в эфирный лист помещаются все перебивки, новостийные и рекламные блоки в последовательности, в которой они будут использоваться в программе. Всем событиям присваивается тип старта по GPI и назначается время удержания последненго кадра. Далее оператор эфира работает только с кнопкой GPI и ручкой FADE на микшере. При этом на экране монитора он видит текущий тайм-код от последнего нажатия GPI и время, оставшееся до конца события.

Удаленные рабочие места для составления и редактирования плей-листов
Эфирные и рекламные плей-листы можно составлять также на компьютерах, подключенных к локальной сети сервера через программу AutoComposer. Эта программа предоставляет пользователю доступ к базе данных сервера. Видеоизображения сюжетов, хранящихся на сервер, проигрываются в отдельном окне. Подготовленный на таком рабочем месте плей-лист можно вставить в эфир на видеосервере незамедлительно после окончания его редактирования.

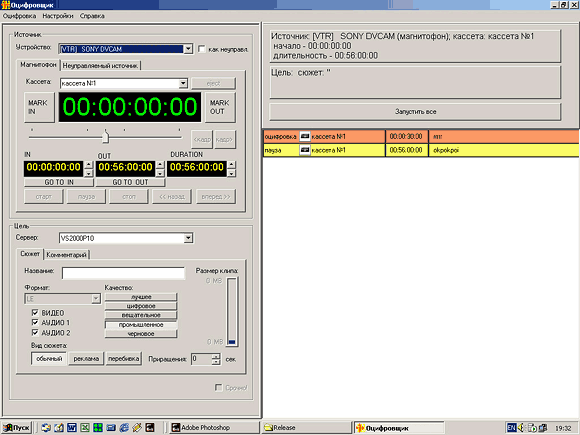

Оцифровка видеосюжетов
Оцифровку видеоматериала можно осуществлять в пакетном режиме с видеомагнитофона, оборудованого интерфейсом RS-422. Информация о названии кассеты и тайм-кодах сюжетов, оцифрованных с видеоленты, сохраняется в базе данных сервера. Это позволяет впоследствии проводить повторную оцифровку видеосюжетов с другим качеством. Также можно удалить с дисковой системы сервера видеофайлы, неиспользуемого в данный момент сюжета, и при необходимости оцифровать его заново в автоматическом режиме, используя информацию из базы данных.

Производить запись видео в ручном режиме можно как через программный интерфейс или с помощью панели управления, так и по внешней команде GPI . При оцифровке следующего материала не обязательно вводить все данные об этом сюжете. Система по умолчанию присваивает ему значения полей предыдущего, прибавляя к названию вновь записываемого цифровой индекс.

Существует возможность импорта и экспорта клипов, то есть материал может быть оцифрован на системе нелинейного монтажа, а затем экспортирован в сервер по локальной компьютерной сети.

Конфигурирование видеоканалов сервера
Сервер PlayBox в минимальной комплектации имеет два канала для работы с видео.
Программное обеспечение предоставляет два варианта конфигурации видеоканалов сервера:
- Воспроизведение эфирного плей-листа по первому каналу, одновременно оцифровка видеоматериала и контроль записываемого сигнала на видеомониторе второго канала. В этом режиме при редактировании базы данных, рекламных блоков, событий в эфирном плей-листе видеоизображение редактируемых клипов воспроизводится на мониторе компьютера через программный кодек. Этот режим позволяет обеспечивать непрерывное 24-часовое вещание. Одновременно можно экспортировать видеосюжеты с систем нелинейного монтажа на базе плат Matrox по локальной компьютерной сети, не прерывая оцифровку на втором канале сервера.
- Воспроизведение эфирного плей-листа по первому каналу, редактирование базы данных, рекламных блоков, событий в эфирном плей-листе и контроль редактируемых видеосюжетов на видеомониторе второго канала. В этом режиме запись видеосюжетов возможна только в момент остановки эфирного плей-листа либо сюжеты оцифровываются на станции нелинейного монтажа на базе плат Matrox, а затем экспортируются на видеосервер по локальной компьютерной сети.

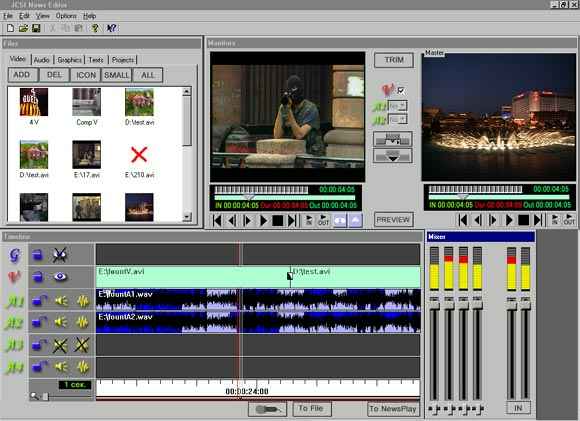

Монтажная система NewsBase



Основные особенности системы

Cистема обеспечивает быстрый монтаж новостей в режиме монтажной пары, сохраняя все преимущества редактирования материала, присущие системам нелинейного монтажа. Плейером является видеомагнитофон, а рекордером - Time Line монтажной системы. Оцифровка материала происходит непосредственно при вставке материала на Time Line. При этом можно посмотреть Preview склейки еще до момента захвата видео в монтажную систему. При работе системы на один дисковый массив по технологии SAN смонтированный материал сразу же готов к воспроизведению на сервере PlayBox под управлением системы NewsPlay. Для конфигураций системы, не поддерживающих технологии SAN, предусмотрена конвертация смонтированного проекта в единый файл в реальном времени для последующей передачи на дисковую систему видеосервера PlayBox.

Процесс монтажа
Захват видеоматериала может происходить как непосредственно на TimeLine, так и в пакетном режиме в базу клипов. Вся информация о захватываемом материале сохраняется в базе данных. Настройки можно выставить таким образом, чтобы материал захватывался не по монтажным точкам, а с некоторым запасом, что позволяет позднее в режиме TRIM отредактировать склейки. Монтаж возможно осущестлять как по методу трех монтажных точек, так и, указав только точку входа на видеомагнитофоне и точку входа на Time Line, при этом точка выхода задается с горячей клавиши на клавиатуре компьютера. Система поддерживает режим Voice Over, т.е начитку дикторского текста можно записывать одновременно с воспроизведением смонтированного видеоряда. Для удобного микширования как опция поставляется клавиатура с моторизированными движками уровня. Эта же клавиатура имеет ручку Jog Shuttle и кнопки управления монтажом. Титры в системе готовятся в формате InscriberCG. Также поддерживается импорт на слой графики неподвижных 32-битных изображений в TGA формате. Система обеспечивает все стандартные новостийные видеоэффекты: белую вспышку, черную вспышку, кроссфэйд, уход-приход в черное и белое.

Система NewsPlay
Система позволяет оперативно выдавать в эфир с сервера PlayBox сюжеты, подготовленные на монтажной системе. Система имеет простой и удобный русcкоязычный интерфейс. Из готовых к воспроизведению сюжетов создается очередь на выдачу. Сюжеты начинают воспроизводиться как по нажатию кнопки на клавиатуре, так и по команде GPI.

Система телевизионных повторов TimeRunner

Результатом консультаций со специалистами спортивных редакций ведущих телеканалов стала разработка и внедрение системы телевизионных повторов TimeRunner.

Назначение
Система предназначена для организации телевизионных повторов во время трансляций спортивных мероприятий.

Основные возможности
- запись всей трансляции одновременно с воспроизведением повторов;
- запоминание неограниченного числа "интересных" фрагментов;
- воспроизведение любого фрагмента в любой момент времени;
- воспроизведение фрагментов с разной степенью замедления 0%-100%;
- установка меток "начала" и "конца" внутри фрагментов;
- монтаж материала во время записи;
- удобный и функциональный пульт управления;
- возможность многоканальной записи (опционально).

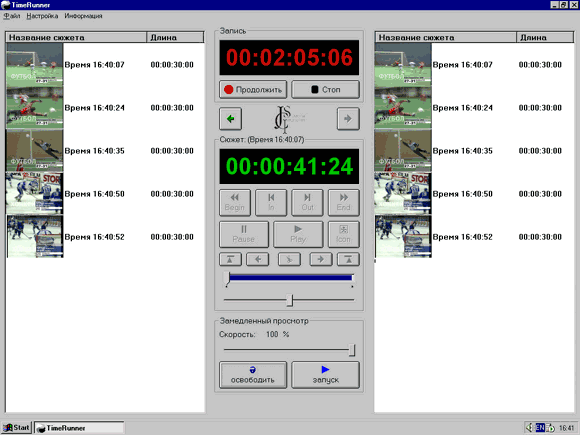

Работа с Time Runner
Процесс записи инициализируется кнопкой "запись". Система записывает всю трансляцию в видеофайл. Непрерывная запись может вестись в течение всего мероприятия. Если ее необходимо приостановить, нажимается кнопка "пауза", при этом файл остается открытым. Повторное нажатие кнопки "пауза" возобновляет запись в этот же видеофайл.

В интересный с точки зрения оператора момент нажатием кнопки "новый сюжет" в память системы вводятся входные и выходные метки сюжета, предназначенного для повтора. Выходная метка соответствует моменту нажатия кнопки "новый сюжет", а входная получается в результате вычетания некой дельты (любой временной интервал 5 сек, 1 мин, 5 мин и т. д.), заранее заданной в настройках системы. Впоследствии возможно изменять значения этих меток. Так как запись не прерывается, новый сюжет можно ввести и позднее, отыскав его в записанном файле. По умолчанию введенный сюжет получает название, соответствующее времени данного события. При желании это название можно изменить. Каждому сюжету соответствует пиктограмма с изображением ключевого кадра. Если этот кадр кажется оператору недостаточно информативным, можно переместиться на любой другой кадр этого сюжета и произвести обновление пиктограммы. Воспроизведение всех сюжетов возможно с любой скоростью от 0 до 100%.

В конце записи (или в ее процессе) оператор может создать последовательность сюжетов, т. е. фактически произвести монтаж на прямой склейке, и проиграть ее. Таким образом, к концу мероприятия у Вас уже готов смонтированный материал, который можно или сбросить на кассету, или собрать в один файл, содержащий только избранное, а не всю запись. Процедуру монтажа и сброса возможно сделать и позднее, открыв проект и отредактировав его в более подходящей обстановке.

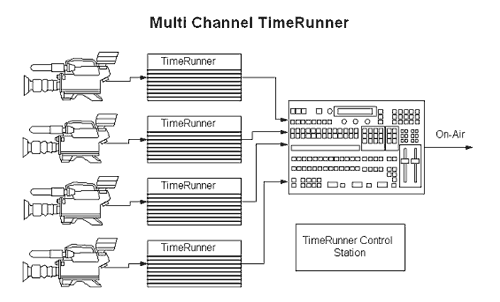

Многоканальность
Особенно интересно использовать для каждого камерного канала свой TimeRunner. В этом случае можно организовать последовательное воспроизведение "интересных" фрагментов со всех камер. В последнее время такой прием используется при трансляции практически всех крупных спортивных мероприятий мирового масштаба.

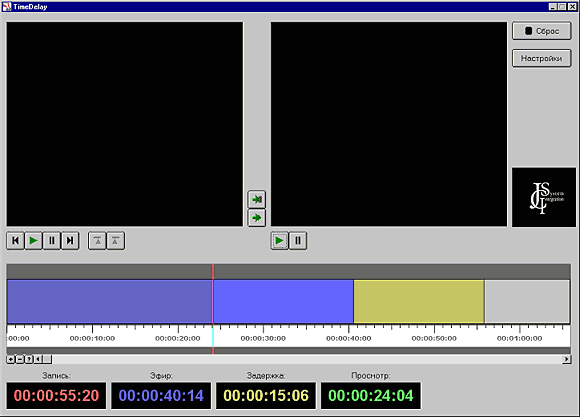

Система ретрансляции со сдвигом по времени TimeDelay

У региональных вещателей, расположенных в отличных от ретранслируемых каналов часовых поясах, часто возникает необходимость ретрансляции передаваемого сигнала с временным сдвигом. Также при врезке своей рекламы или новостей часто возникает необходимость не пропустить ни одного кадра из ретранслируемого фильма или передачи. Эти задачи легко решаются с помощью системы TimeDelay фирмы JCSI.

Система Time Delay построена на базе сервера PlayBox. Управление временным сдвигом происходит через простой и функциональный рускоязычный интерфейс.

Записываемый в данный момент на сервер сигнал контролируется через видеовыход канала Preview сервера PlayBox. Оператор может отсматривать позицию в уже записаном сигнале в левом видеоокне интерфейса, перемещаясь по временной шкале, расположенной внизу. После того, как позиция для начала трансляции выбрана, можно по нажатию кнопки Play, либо по сигналу GPI начать воспроизведение на канал Program сервера PlayBox. Контроль выдаваемого в эфир сигнала происходит в правом видеоокне интерфейса.

Эта надежная и простая в эксплуации система дает вещателю возможность свободно сдвигать и корректировать ретранслируемый сигнал. В отличие от аналогичных систем, TimeDelay от JCSI позволяет сокращать или увеличивать продолжительность своих рекламных блоков, вырезать неинтересные моменты. Оператор все время видит текущее время задержки и в зависимости от ситуации может активно управлять эфиром.

Система успешно эксплуатируется уже в нескольких российских телекомпаниях. TimeDelay легко интегрируется в любую профессиональную студию, не требует какого-либо специального обучения персоонала и, что немаловажно, доступна по цене для любой региональной телекомпании.

Полный прайс-лист конфигураций видеосервера PlayBox
