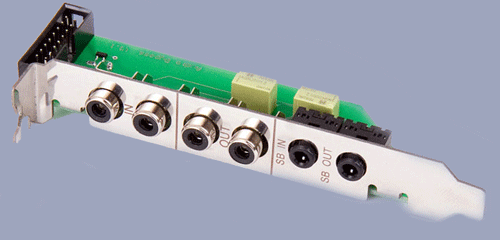

Это
небольшая плата устанавливается
внутрь компьютера и соединяется с Stream
Alpha Plus PCI-E специальным шлейфом, по
которому передается сигнал управления
реле. Плата обеспечивает режим обхода
по звуковому каналу (Audio BYPASS), синхронно
с включением/выключением аналогичного
режима для проходящего видеосигнала,
например, при выключении питания
компьютера. Звук при такой схеме работы
платы Stream ALPHA Plus PCI-E формируется через
стандартный компьютерный Sound Blaster.
Звуковых плат достаточно много и не
обязательно выбирать самую
продвинутую модель. Можно использовать
и звуковую плату, встроенную в
материнскую плату. Важно чтобы у
звуковой платы был ТОЛЬКО один «Линейный
вход» (Line In). Если в системе TELE Инфоканал
предполагается использовать внешний
источник цифрового видеопотока (кроме
DV - IEEE-1394), то следует обратить внимание
на то, чтобы у звуковой платы не был
совмещен линейный и микрофонный вход.

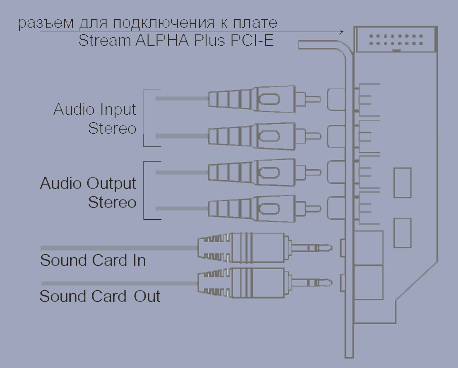

Назначение
разъемов:
• Audio In: разъёмы типа RCA х2 – вход
линейного звукового стерео сигнала в
устройство.
• Audio Out: разъёмы типа RCA х2 – выход
линейного звукового стерео сигнала из
устройства.
• Sound Card In: разъем типа Phonejack Stereo,
который соединяется с входом
(Line In) звуковой платы компьютера.
• Sound Card Out: разъем типа Phonejack Stereo,
который соединяется с выходом (Line Out)
звуковой платы.
|
