Универсальный
прием Мультиформатная
поддержка сигналов

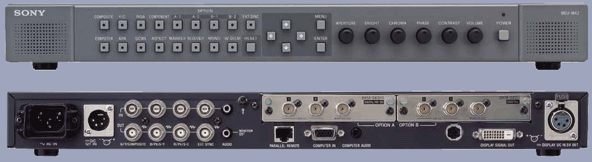

Блок
обработки сигнала на базе мониторного процессора
MEU-WX2 серии LMD принимает
практически любой аналоговый или
цифровой видеосигнал в форматах SD/HD: NTSC/PAL,
компонентный 480/60i и 575/50i, прогрессивный 480/60P
и 576/50P, сигналы высокого разрешения 1080/60i, 1080/50i
и 720/60P, а также 1080/24PsF и 1080/25PsF. Стандартные
интерфейсы включают аналоговый
композитный (NTSC/PAL), 525i/625i - компонентный, RGB
и Y/C*. Цифровые интерфейсы доступны при
наличии дополнительных декодирующих
плат. В целях компактизации устройства (высота
блока 1, 75 дюйма), аналоговые входы
представлены четырьмя байонетными соединителями,
с проходным входом каждый. MEU-WX2 также
принимает различные типы аналоговых
компьютерных сигналов. Благодаря высокопроизводительному
преобразователю стандартов развертки
возможна демонстрация компьютерных
сигналов от VGA до SXGA**.
* сигнал
формата *1 Y/C может приниматься через
байонетные коннекторы при наличии
преобразователя S-Video-to-BNC.
** для
корректного отображения SXGA-сигнала
используется понижающее преобразование.
Signal-interface
Options
The MEU-WX2
can accept HD-SDI, SD-SDI, or DV signals via
the following optional input adaptors.
BKM-220D,
SD-SDI 4:2:2 Input Adaptor*1
BKM-243HS, HD-SDI/SD-SDI
Input Adaptor*1 • HD-SDI/SD-SDI signal input (x2) • HD-SDI/SD-SDI
monitor output (x1)
• Power
consumption: 2 W
•HD-SDI and SD-SDI signals are automatically detected.
BKM-255DV*,
DV Input Adaptor*1,*2

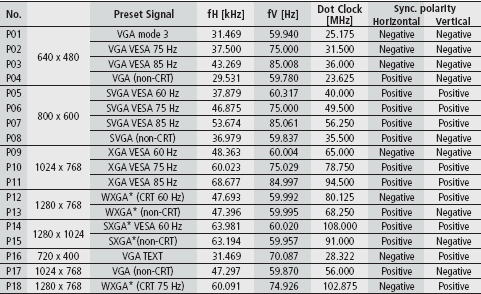

Preset
Computer Input Frequencies
The MEU-WX2 is
factory preset to accept 18 typical computer input
signal frequencies.

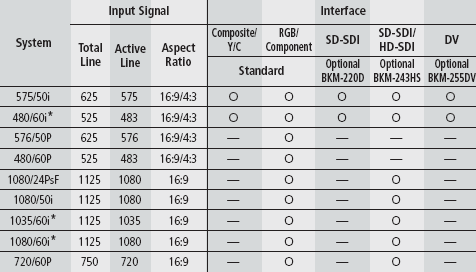

Input
Signals/Input Adaptors
* Also accepts 59.94 Hz field
rate.
Preset
Input Frequencies
* SXGA and WXGA images are
down-converted for display.
|
