Воспроизведение
формата HDCAM
В HDCAM используется внутрикадровое
дискретное косинусное преобразование
со сжатием 7:1.
Имеется четыре канала цифрового звука с
частотой дискретизации 48 кГц и 20-битным
разрешением.
Выбираемые
кадровые частоты

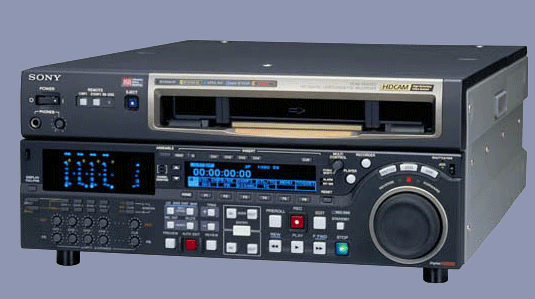

HDW-M2100P/20 позволяет осуществлять
воспроизведение в форматах 1080/50i, 1080/59,94i,
1080/25P и 1080/29,97P. Также возможно
воспроизведение материала 1080/24P и 1080/23,98P.
Совместимость по
воспроизведению с кассетами
стандартной четкости
Возможно воспроизведение кассет
Betacam, Betacam SP, Betacam SX, MPEG IMX и Digital Betacam.
HDW-M2100P/20 оптимизирован для
воспроизведения кассет аналоговых
форматов 625/50 Betacam и Betacam SP, но может
воспроизводить и ленты 525/60 Betacam и Betacam SP с
хорошим качеством, достаточным для
мониторинга. Полное качество
воспроизведения достигается при
воспроизведении лент Betacam SX, MPEG IMX и Digital
Betacam 525/60.
Встроенные
повышающий и понижающий
преобразователи стандартов
HDW-M2100P/20 содержит встроенный понижающий
преобразователь из ТВЧ в ТСЧ и
встроенный повышающий преобразователь
из ТСЧ в ТВЧ. Понижающее преобразование
позволяет при воспроизведении лент,
снятых в формате HDCAM, формировать
выходной сигнал стандартной четкости
для последующего постпроизводства или
распространения материала. При
понижающем преобразовании в ВМ можно
выбрать обработку кадра со сжатием или
подрезанием изображения для его
отображения на мониторе 4:3.
Никаких
компромиссов в отношении качества при
монтаже
HDW-M2100P/20 можно комбинировать с
записывающим ВМ HDCAM для монтажа сборкой,
вставкой и с опережающим считыванием.
Замедленное
движение с вещательным качеством
В стандартном исполнении HDW-M2100P/20
комплектуется головками динамического
трекинга (DT). Изображения вещательного
качества можно воспроизводить в
диапазоне скоростей от -1 до х2 для лент
HDCAM и от -1 до х3 для кассет Betacam, Betacam SP, Betacam
SX, MPEG IMX и Digital Betacam.
Высокое качество
изображения при поиске в режиме jog
Выбор монтажных точек производится в
HDW-M2100P/20 очень просто.
Максимальная скорость для изображения и
звука – 50-кратная от номинальной
скорости воспроизведения.
Компактное шасси
В HDW-M2100P/20 используется шасси 4U,
общее для видеомагнитофонов MPEG IMX и
видеомагнитофонов Digital Betacam новой серии
DVW-M2000P.
Режим окружающего
звука
Поддерживаются стандарты Dolby-E и AC-3.
|
Общие
|
|
Требования к
электропитанию:
|
~100 – 240 В, 50/60 Гц
|
|
Потребляемая
мощность:
|
220 Вт
|
|
Рабочая
температура:
|
+5 °C ... +40 °C
|
|
Температура
хранения:
|
-20 °C ... +60 °C
|
|
Влажность:
|
25% – 90% (относительная
влажность)
|
|
Масса:
|
Около 23 кг
|
|
Габариты:
|
427 х 174 х 544 мм
|
|
Форматы
воспроизведения:
|
HDCAM (1080/50i, 59,94i, 25P,
29,97P, 23,98P, 24P)
Digital Betacam
MPEG IMX
Betacam SX
Betacam SP
Betacam
|
|
Время
воспроизведения HDCAM:
|
До 155 минут (48 Гц)
с L-кассетой
До 149 минут (50 Гц) с L-кассетой
До 124 минут (59.94 Гц) с L-кассетой
До 50 минут (48 Гц) с S-кассетой
До 48 минут (50 Гц) с S-кассетой
До 40 минут (59,94 Гц) с S-кассетой
|
|
Входные
видеосигналы
|
|
Аналоговый
опорный:
|
1 x BNC с проходным
выходом
|
|
Выходные
видеосигналы
|
|
Аналоговый
композитный:
|
3 x BNC (один с
отображением знаковой
информации)
|
|
Аналоговый
компонентный:
|
3 x BNC (Y, R-Y, B-Y)
|
|
SDI:
|
3 x BNC (один с
отображением знаковой
информации)
|
|
HD-SDI:
|
3 x BNC (один с
отображением знаковой
информации)
|
|
SDTI (с
установленной дополнительной
платой HKDW-102):
|
2 x BNC
|
|
Выходные
звуковые сигналы
|
|
Аналоговый
звуковой сигнал:
|
5 x XLR, 3-контактный
(каналы 1-4 и режиссерский канал (CUE))
|
|
Цифровой
звуковой сигнал (AES/EBU):
|
4 x BNC (каналы 1/2,
3/4, 5/6 и 7/8)
|
|
Временной код:
|
1 x XLR, 3-контактный
|
|
Выход для
монитора:
|
2 x XLR, 3-контактный
|
|
Дистанционное
управление
|
|
RS-422A IN (Вход):
|
D-sub, 9-контактный
|
|
RS-422A OUT (Выход):
|
D-sub, 9-контактный
|
|
RS-232C:
|
D-sub, 9-контактный
|
|
Управление
видеосигналом:
|
D-sub, 15-контактный;
D-sub, 9-контактный
|
|
Панель
управления:
|
Круглый, 10-контактный
|
|
Параллельное ДУ:
|
D-sub, 50-контактный
|
|
|
