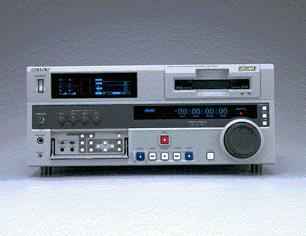

DSR-1800P – новый монтажный
ВМ формата DVCAM™, обеспечивающий
прекрасные характеристики при работе в
составе монтажной системы. Он имеет
полный набор аналоговых и цифровых
интерфейсов, удобную ручку поиска и
много существенных преимуществ,
делающих его идеальным выбором для
профессиональной видеозаписи. Ключевым
преимуществом ВМ является его
совместимость по воспроизведению со
всем семейством форматов DV и DVCPRO.
-
Формат DVCAM для
профессионального применения
-
Совместимость по
воспроизведению с семейством
форматов DV (25 Мбит/с)
-
Широкие возможности
для звукового монтажа
-
Прекрасное качество
цифровых функций Slow Motion и Jog Sound
-
Режим DMC (Динамическое
управление скоростью ленты)
-
Разнообразные
интерфейсы
-
Широкий набор
полезных и удобных функций
-
Быстродействующий
ЛПМ
Описание
Формат DVCAM
Формат DVCAM – профессиональный формат,
созданный на базе популярного бытового
формата DV. Уникальный алгоритм сжатия
обеспечивает высокое качество
изображения и многократную перезапись
без потери качества; качество звука
соответствует записи на компакт-диск.
Совместимость по
воспроизведению с семейством форматов DV
Обеспечивается совместимость по
воспроизведению с семейством форматов DV
(25 Мбит/с) без необходимости
переключения в меню режимов
воспроизведения перед использованием.
Возможно воспроизведение лент
семейства форматов DV (25 Мбит/с), включая
бытовые (при записи в режиме стандартной
скорости – SP), а также DVCPRO (однако сигнал
воспроизведения DVCPRO на интерфейсах SDTI (QSDI™)
отсутствует). Более того, эти ленты можно
использовать в качестве исходного
материала для монтажа с точностью 0
кадров.
Широкие возможности
для звукового монтажа
Благодаря новой системе цифровой
обработки и использованию головок
опережающего считывания DSR-1800
обеспечивает прекрасные возможности
для четырехканального монтажа звука.
Имеется функция плавного микширования
без задержки и помех в монтажных точках.
Кроме того, монтаж в четырех каналах
может производиться независимо, что
делает DSR-1800P идеальным для подготовки и
монтажа видеоматериала на нескольких
языках или с использованием нескольких
звуковых источников.
Прекрасное качество
цифровых функций Slow Motion и Jog Sound
Функции Slow Motion и Jog Sound обеспечивают
замедленное воспроизведение с
переменной скоростью в диапазоне от –0,5
до +0,5 от номинальной скорости
воспроизведения. В этих пределах
воспроизводится чистое без помех,
изображение и звук, что позволяет легко
и точно находить монтажные точки. Более
того, данные функции реализованы и для
других форматов: DV (режим SP) и DVCPRO.
Режим DMC (Динамическое
управление скоростью ленты)
Функция DMC позволяет изменять скорость
ленты в диапазоне от –0,5 до +0,5 от
номинальной скорости воспроизведения.
Эти изменения скорости для выбранного
фрагмента сохраняются в памяти для
последующего воспроизведения. Данная
функция особенно полезна при
использовании лент, записанных в других
форматах: DV (режим SP) и DVSPRO.
Разнообразные
интерфейсы
Аналоговые Наличие основных аналоговых
интерфейсов для видеосигналов (композитный,
компонентный, S-Video (Y/C)), а также звуковых
сигналов (соединители XLR) обеспечивает
простую стыковку с существующими
аналоговыми устройствами и возможность
плавного перехода на цифровую
технологию.
Цифровые При установке
различных интерфейсных плат,
выпускаемых как опции, обеспечивается
гибкость системной конфигурации.
Интерфейс SDI используется для
сопряжения с ВМ Digital Betacam® и Betacam SX®.
Интерфейс SDTI (QSDI™) служит для сопряжения
с другими видео- и звуковыми
устройствами и системами нелинейного
монтажа.
Звуковой интерфейс AES/EBU позволяет
осуществлять подключение к цифровым
звуковым микшерам и другим устройствам.
Широкий набор полезных и удобных
функций
-
Возможность
переключения на формат 16:9.
-
Полевой временной код
-
Процессорное
управление аналоговыми и цифровыми
выходными сигналами, обеспечивающее
точную установку уровня сигнала
яркости, уровня сигнала цветности,
фазы сигнала цветности, уровня
черного, задержки Y/C, фазы
синхронизации и фазы поднесущей.
-
Трехцветный световой
индикатор настроен на различные
пороговые уровни коэффициента ошибок.
Эта функция позволяет операторам
оперативно контролировать состояние
ВМ и ленты.
-
Встроенный генератор
сигналов формирует сигнал цветных
полос и сигнал черного поля с вспышкой
для видеоканала и звуковой тон 1 кГц
или сигнал «тишины» для звукового
канала.
-
Гибкий выбор входов: в
DSR-1800P обеспечивается возможность
гибкой комбинации подаваемых на вход
видео- и звуковых сигналов. Например,
можно одновременно выбрать цифровой
интерфейс для видеосигнала и
аналоговый для звука.
Быстродействующий ЛПМ
Быстродействие ЛПМ является одним из
важнейших требований для
профессионального видеопроизводства.
Прекрасные механические параметры, в
частности, перемотка в обоих
направлениях с 85-кратной скоростью и
высокоскоростной (до 60-кратной скорости)
поиск с сохранением цветного
изображения, достигнуты в DSR-1800P
благодаря применению высоконадежного
прямого привода боковых узлов и БВГ.
Дополнительное удобство предоставляет
кассетоприемник для трех размеров
кассет: в ВМ можно загружать любые
кассеты указанных выше форматов без
специального механического адаптера.
Спецификации
Общие
Требования к электропитанию ~100 ... 240 В,
50/60 Гц
Потребляемая мощность 100 Вт (со всеми
опциями)
Рабочая температура 5 С 40 С
Температура хранения –20 С 60 С
Влажность при работе Менее 80%
Влажность при хранении Менее 90%
Масса 13 кг
Габариты (Ш В Г) 427 174 400 мм
Скорость ленты 28,221 мм/с
Время записи/воспроизведения
Кассета стандартного размера 184 мин с
PDV-184ME/184N/184MEM
Миникассета 40 мин с PDVM-40ME/40N/40MEM
Время прямой/обратной перемотки
Кассета стандартного размера Менее 3 мин
с PDV-184ME/184N/184MEM
Миникассета Менее 1 мин с PDVM-40ME/40N/40MEM
Скорость поиска
Режим Shuttle От стоп-кадра до 60-кратной
скорости
Режим Digital slow 0,5-кратная скорость
Характеристики видеосигнала
Полоса частот (для аналоговых
компонентных входов/выходов)
Сигнал яркости 25 Гц ... 5,0 МГц 1,0дБ
Сигнал цветности 25 Гц ... 2,0 МГц +1,0/-2,0 дБ
Отношение сигнал-шум (для аналоговых
компонентных входов/выходов) Более 55 дБ
К-фактор Менее 2,0%
Задержка Y/C Менее 30 нс
Характеристики звукового сигнала
Частотная характеристика
2-канальный режим (48 кГц/16 бит) 20 Гц ... 20
кГц +0,5/-1,0 дБ
4-канальный режим (32 кГц/12 бит) 20 Гц ... 14,5
кГц +0,5/-1,0 дБ
Динамический диапазон Более 90 дБ
Искажения (нелинейные + шум) Менее 0,05%
Входные сигналы
ВИДЕО (АНАЛОГОВЫЙ)
REF. Video Композитный, 0,3 В (размах), 75Ом,
синхроимп. отрицательные
(BNC 2, проходное соединение)
Video (BNC 2, проходное соединение)
Композитный, 1,0 В (размах), 75Ом, синхроимп.
отрицательные
Component (BNC 3) Y: 1,0 В (размах), 75 Ом, синхроимп.
отрицательные
R-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
B-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
S-Video (DIN 4-конт. 1) Y: 1,0 В (размах), 75 Ом,
синхроимп. отрицательные
C: 0,3 В (размах), 75 Ом (на уровне вспышки)
ВИДЕО (ЦИФРОВОЙ)
SDI (BNC 1) Соответствует последовательному
цифровому интерфейсу
* с DSBK-1501) (270 Мбит/с), ITU-R BT.656
SDTI (QSDI) (BNC 1) Соответствует SDTI (270 Мбит/с),
SMPTE 305/322M
* с DSBK-1802)
i.LINK (DV In/Out) (6-конт. 1) На основе IEEE 1394
* с DSBK-1803
ЗВУК (АНАЛОГОВЫЙ)
Аналоговый (XLR 3-конт., розетка 4) -6/-3/0/+4 дБu,
высокое сопротивление
ЗВУК (ЦИФРОВОЙ)
AES/EBU (BNC 2) 75 Ом (несимметричный)
* с DSBK-1801)
ВРЕМЕННОЙ КОД
Time Code In (BNC 1) 0,5 … 18 В (размах), 3 кОм,
несимметричный
Выходные сигналы
ВИДЕО (АНАЛОГОВЫЙ)
REF. Video (BNC 1) Композитный, 0,3 В (размах), 75Ом,
синхроимп. отрицательные
Video 1/2(SUPER) (BNC 2) Композитный, 1,0 В (размах), 75Ом,
синхроимп. отрицательные
Component (BNC 3) Y: 1,0 В (размах), 75 Ом, синхроимп.
отрицательные
R-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
B-Y: 0,7 В (размах), 75 Ом, синхроимп.
отрицательные
S-Video (DIN 4-конт. 1) Y: 1,0 В (размах), 75 Ом,
синхроимп. отрицательные
C: 0,3 В (размах), 75 Ом (на уровне вспышки)
ВИДЕО (ЦИФРОВОЙ)
SDI (BNC 2) Соответствует последовательному
цифровому интерфейсу
* с DSBK-1801) (270 Мбит/с), ITU-R BT.656
SDTI (QSDI) (BNC 2) Соответствует SDTI (270 Мбит/с),
SMPTE 305/322M
* с DSBK-1802)
i.LINK (DV In/Out) (6-конт. 1) На основе IEEE 1394
* с DSBK-1803
ЗВУК (АНАЛОГОВЫЙ)
Аналоговый (XLR 3-конт., вилка 2) -6/-3/0/+4 дБu (выбор
в меню)
Monitor (RCA 1) -11 дБu, 47 кОм, несимметричный) (-18
dBFS)
Headphone (гнездо наушников JM-60 1) - –13 дБu, 8 Ом,
несимметричный) (-18 dBFS)
ЗВУК (ЦИФРОВОЙ)
AES/EBU (BNC 2) 75 Ом (несимметричный)
* с DSBK-1501)
ВРЕМЕННОЙ КОД
Time Code Out (BNC 1) 2,2 В (размах), 75 Ом,
несимметричный
ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ
RS-422A D-sub, 9-контактный (розетка) 1
Video Control D-sub, 15-контактный (вилка) 1
Control S (SIRCS) Гнездо Stereo mini jack 1
Аксессуары
Принадлежности, входящие в комплект
Сетевой шнур
Руководство по эксплуатации
Принадлежности, поставляемые
дополнительно
DSBK-1801 – плата цифровых входов/выходов SDI/AES/EBU
DSBK-1802 – плата цифровых входов/выходов SDTI/(QSDI)
DSBK-1803 – плата входов/выходов i.LINK/DV
BVE-2000 – пульт управления монтажом
PVE-500 – пульт управления монтажом
DVE-2000С – цифровой видеомикшер
BVS-3200С – цифровой видеомикшер
DFS-700 – микшер цифровых спецэффектов (DME)
UVR-60 – блок дистанционного управления
корректором временных искажений
RMM-130 – комплект для монтажа в стойке
RCC-5G/10G/30G – 9-контактный кабель
дистанционного управления
CCF-3L/CCFD-3L – кабель DV (6 контактов – 6
контактов/6 контактов – 4 контакта)
PDVM-12ME/22ME/32ME/40ME – цифровая видеокассета (размер
мини)
PDV-34ME/64ME/94ME/124ME/184ME – цифровая
видеокассета (стандартный размер)
PDVM-32N/40N – цифровая видеокассета без ИС
памяти (размер мини)
PDV-64N/124N/184N – цифровая видеокассета без
ИС памяти (стандартный размер)
PDVM-32MEM/40MEM – цифровая видеокассета (мастер-лента,
размер мини)
PDV-64MEM/124MEM/184MEM – цифровая видеокассета (мастер-лента,
стандартный размер)
PDVM-12CL – чистящая кассета (размер мини)
PDV-12CL – чистящая кассета (стандартный
размер)
|
