Микшер можно
использовать при многокамерной съемке.
Он имеет шесть входов (5x HD-SDI/SDI-SDI, 1x DVI/RGB)
и четыре видео выхода (3 HD/SD SDI и один DVI),
и оснащен встроенным 6-канальным
кадровым синхронизатором для «гладкого»
переключения между источниками. Кроме
того микшер поддерживает сигналы
1080/59.94i, 1080/50i, 720/59.94p, 720/50p, 480/59.94i (NTSC) и 576/50i
PAL и имеет 9 встроенных переходов со
шторками
Особенности
Глобальные
возможности мульти-формата HD/SD
Благодаря HD/SD совместимости при
производстве HD программ можно
использовать SD-источники наравне с HD-источниками.
AV-HS300 можно взять с собой, где бы он не
потребовался.
* Разные видео форматы не
могут комбинироваться.
Поддерживает
все HD системы
В одном устройстве заключены все
необходимые функции для широкого ряда
приложений, включая производство
программ. Его гибкость также
способствует плавному переходу в
быстро разрастающуюся среду HD.

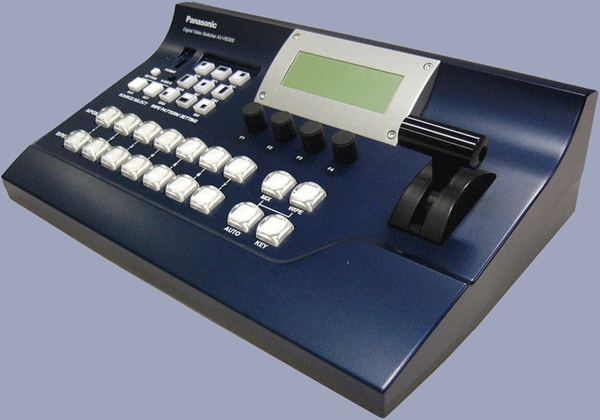

Эргономичный
дизайн для работы вне студий
Основной блок и контрольная панель
объединены в компактное устройство.
Внешний источник постоянного тока на 12В
обеспечивают простоту использования
вне студии.
* Устройство водопроницаемо,
избегайте попадания воды.
Совместимость
мульти-форматного HD/SD для приложений,
распространенных во всем мире
Совместимость с различными HD форматами,
принятыми в мире позволяет
использовать его с различными камерами.
AV-HS300 также совместим с форматом SD.
Необходимо просто переключится с SD на HD,
когда это требуется.
* Различные видео форматы не
могут сочетаться.
Функции
кейинга и титрования
Возможно осуществлять как линейный
кейинг, в том числе инвертированныйю.
Более того, возможно добавлять бордбры
для титров и определять цвет бордюров
для титрования.
Различные
интерфейсы для гибкой конфигурации
системы
6-tally выходов и RS422 интерфейс дают
возможность конфигурации
разнообразных микшерных систем.
Встроенный сетевой интерфейс нужен для
более легкой подготовки изображений с
использованием PC.
Легкое
переключение для управления
несколькими камерами
Легкое управление дает вам
преимущество в быстром выборе и
направлении шторок, идеальна для
съемок жизненных ситуаций, когда
необходима скорость. Также вы можете
использовать микширование.
10-битный
Синхронизатор и работа DC12V
Для придания системе универсальности
используется встроенный
высокопроизводительный 10-битный
синхронизатор, который позволяет
осуществлять переключения без
подрывов или стопкадров даже с
асинхронными видеосигналами. 4-х
контактный XLR вход для внешнего питания
(DC 12V) позволяет работать вне студии,
например, на концертах и других
мероприятиях.
Встроенные
эффекты - Wipe,
Crosspoint, Transition
Другие
обсобенности
- 9 шторок с 3-мя направляющими идеально
подходят для работы в полевых условия.
- 6 выходов Tally и интерфейс RS422 можно
использовать для конфигурации мульти
систем
- через сеть можно использовать
подготовленные изображения на ПК
Технические
характеристики
Обработка
видео данных |
Видео
форматы |
SD(480/59.94i,
576/501), HD(1080/59.94i, 1080/50i, 720/59.94p, 720/50p) |

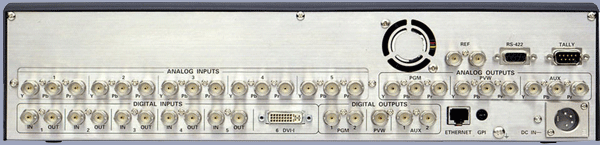

Входы |
Обработка
видео данных |
Y:Cb: Cr, 4:2:2 10
bit
RGB, 4:4:4 8 bit |
SDI |
BNC x 5 (HD/SD) |
RGB |
DVI-l x 1(SXGA 1280
x 1024, XGA 1024 x 768(60 Гц) |
HD
аналоговый компонентный |
BNC x 5 (только
HD) (опция) |
Кейинг |
Возможно
назначить 1 вход из числа 5 входов SDI |
Опорный
сигнал |
Black burst / TRI (проходной)
x 1 |
Выходы |
SDI |
BNC x 3 (HD/SD) :
PGM, PVW, AUX |
HD
аналоговый компонентный |
BNC x 3 (только
HD) Y/Pb/Pr: PGM, PVW, AUX |
Опорный
сигнал |
Проходной
x 1 (Gen-lock)/ Black burst x 2( внутренняя
синхронизация) |
Эффекты |
Переходы |
Прямое
переключение, микширование, шторки
(9 шторок, 3 направляющих) |
Кейинг
(Key synthesis) |
Собственное
замещение, произвольное замещение
(Self key, Linear key) |
Интерфейсы |
Ethernet |
100 Mbps/10 Mbps x
1 |
Серийный |
Dsub 9 pin x 1:
RS422A |
Выход
Tally |
Dsub 9 pin x 1:6 ch,
выход с открытым коллектором |
GPI |
1 (Auto take) |
Стандартная
комплектация |
Инструкция
по эксплуатации |
Компакт-диск
с программным обеспечением |
Дополнительные
опции |
Плата
входного аналогового
компонентного HD сигнала |
AW-PS505AD
- источник питания |
Общие |
Рабочая
температура |
от 0 °C до +40
°C |
Относительная
влажность |
от 10 % до 90 % |
Питание |
12 В
постоянного тока |
Размеры
(W x H x D) |
410 x 102 x 240
мм |
Вес |
6,8 кг |
|
