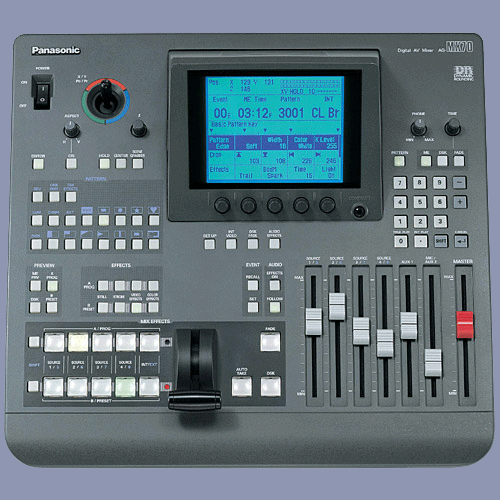

- Новейший цифровой
видеомикшер с отличным соотношением
цена/возможности/качество
- Видеомикшер с 8-ми
входами, 2-мя линейками, генератор
спецэффектов и аудиомикшер в одном
корпусе
- Высококачественный
процессор видеосигнала 4:2:2:4
Большая ЖК панель служит для
отображения матричного меню, что
облегчает и ускоряет операции.
- Более 600
видеоэффектов, работающие в режимах
4:3 и 16:9
- Работа с
графическими файлами, загруженными с
внешнего компьютера через терминал
USB для создания титров и оформления
- 30-ти кадровый
графический буффер позволяет
записывать титры для плывущей
страницы, бегущей строки и
анимированных логотипов
- Джойстик позволяет
позиционировать эффекты и или
производить цветовую коррекцию
- Выход сигнала
активной камеры (Tally) для восьми
видеокамер позволяет использовать
микшер в прямом эфире.
- 4 стерео и 2 моно
звуковых входов могут быть
микшированы с видеосигналом
- Вес 7,5 кг (8 кг с
дополнительными платами)
- Потребляемая
мощность 50Вт (70Вт с дополнительными
платами)
| Дополнительные
платы для видеомикшера AG-MX70 |
|
AG-VE70
Блок трехмерных эффектов
|
AG-YA70
Блок цифровых входов SDI
|
Типовые
конфигурации видеомикшера
Эфирная
конфигурация
В данной конфигурации видеомикшер
может использоваться как эфирный при
трансляции новостей или выездных
программ с количеством видеокамер до 8-ми.
С дополнительной платой SDI входов можно
получить полностью цифровое качество
изображения. Титры, подготовленные в
компьютере при помощи программы MX-Navi
передаются в видеомикшер через порт USB
и накладываются на "живое"
изображение.

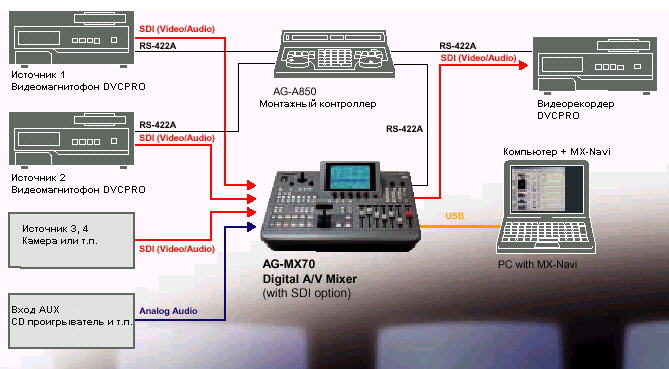

Конфигурация в
системе видеомонтажа
В данной
конфигурации видеомикшер подключен к
контроллеру видеомонтажа при помощи
интерфейса RS-422 либо GPI и предназначен
для исполнения видеоэффектов в
процессе линейного видеомонтажа.
Видеомикшер . AG-MX70 может работать с
контроллерами Panasonic AG-A850 и другими
контроллерами. Титры, подготовленные в
программе MX-Navi, передаются в
видеомикшер через USB порт и
накладываются на "живое" видеоизображение.
| GENERAL |
| Питание: |
220 - 240VAC, 50/60Hz |
| Потребляемая
мощность: |
50W (стандарт),
70W (с доп. платами) |
| Рабочие
температуры: |
5° - 40°C |
| Влажность: |
менее 90% |
| Размеры: |
16-3/4"(W) x
7-13/16"(H) x 15-3/4"(D)
425 (W) x 198 (H) x 400 (D) мм |
| Вес: |
7.5 кг
стандарт
8.0 кг с доп. платами |
| Комплектные
принадлежности: |
Кабель
питания, CD-ROM |
| VIDEO |
| Видео
формат: |
625/525
переключеамый |
| Частота
дискретизации: |
Y: 13.5 MHz, Pb/Pr:
6.75MHz, Key: 13.5MHz(4:2:2:4) |
| Квантайз: |
АЦП: 9 бит (входы
1-8)
Доп. key: 8 бит
Внутренние процессы : 8 бит
ЦАП : 10 бит |
| Полоса
частот: |
Y: 0.5MHz - 5.0 MHz (±1.0
dB), Pb/Pr: 0.25MHz - 2.5 MHz (±1.0 dB) |
| Соотношение
сигнал/шум: |
56 dB(компонент),
50 dB(VBS или YC) |
| K фактор: |
менее 1% |
| PLL Frequency Range: |
Sync: fh±300 Hz, SC:
fsc±40 Hz
fh=15.625kHz (AG-MX70E)
fsc=4.43MHz (AG-MX70E) |
| Системная
задержка: |
1 кадр |
| AUDIO |
| Частота
дискретизации: |
48 kHz |
| Квантайз: |
Аналоговый
вход: 20бит, Цифровой вход (доп.
опция): 24бит |
| Частотный
диапазон: |
20 Гц - 20 кГц (±1.0
дБ) |
| Динамический
диапазон: |
Более 85dB (аналоговый
вход/выход) |
| Цифровое
аудио: |
SDI Embedded
аудио (доп. опция)
2 канала (по выбору каналы
-1&2/3&4/5&6/7&8) |
| VIDEO
ВХОД |
| Аналоговый
компонент : |
BNC x 4 (входы
1/2/3/4), Y: 1.0 Vp-p 75 ,
Pb/Pr : 0.7 Vp-p 75 |
| Аналоговый
композит: |
BNC x 8 (входы 1
- 8), 1.0Vp-p 75 |
| S-Video: |
Mini-DIN4 x 4 (входы
1/2/3/4), Y: 1.0 Vp-p, 75,
C: 0.3Vp-p 75 |
| Вход External
Fill: |
BNC x 1 (Y/Pb/Pr),
аналоговый компонент , Y: 1.0 Vp-p 75
Pb/Pr: 0.7 Vp-p 75 |
| Вход External Key
: |
BNC x 1, 1.0Vp-p, 75,
Аналоговый композит или Y+Sync |
| Вход
внешней опоры Genlock: |
BNC x 1 (с
проходным выходом), 1.0Vp-p 75 On/Off |
| SDI (доп.
опция) : |
BNC x 4 (вх.
1/2/3/4), SMPTE 259M-C/EBU Tech.3267-E |
| VIDEO
ВЫХОД |
| Аналоговый
компонент : |
BNC x 2, Y: 1.0 Vp-p
75
Pb/Pr : 0.7 Vp-p 75 |
| Аналоговый
композит: |
BNC x 2, 1.0Vp-p 75 |
| S-Video: |
Mini-DIN4 x 2, Y: 1.0
Vp-p, 75,
C: 0.3Vp-p 75 |
| |
|
| AUX: |
BNC x1, 1.0Vp-p 75 |
Внешняя
синхронизация
Advanced Reference: |
BNC x 1, 75,
Sync: 0.3 Vp-p
Burst: 0.3 Vp-p |
| SDI (доп.
опция): |
BNC x 1, SMPTE
259M-C/EBU Tech.3267-E |
| НАСТРОЙКИ
ВИДЕОВХОДОВ |
| AGC: |
Y: +2dB to -6dB, C:
+2dB to -6dB (только входы композит и YC ) |
| НАСТРОЙКИ
ВЫДЕОВЫХОДОВ |
| System H Phase: |
-0.25 H to +0.25 H
(74 нс/шаг) |
| System SC Phase: |
±180° |
| АУДИО
ВХОД |
| Аналог (Л/П): |
XLR x 8, +4/0/-3 dBu,
10k, симметричный |
| Аналог (Л/П): |
RCA x 4 (AUX 1/2),
-8.0 dBV, 10K, несимметричный |
| Микрофон: |
M6 x 1, -60 dBu, 2k,
несимметричный |
| SDI (Доп.
опция): |
BNC x 4,
Совмещенное аудио (Embedded Audio) (по
выбору кан.1/2, 3/4, 5/6, 7/8) |
| АУДИО ВЫХОД |
| Аналог (Л/П): |
XLR x 2 (Программа
1), +4/0/-3 dBu, 47 |
| Аналог (Л/П): |
RCA x 2 (Программа
2), -8.0 dBV, 47 |
| Наушники |
M6 x 1, 8,
несимметричный, -20 dBu to -60 dBu |
| SDI (доп.
опция): |
BNC x 1,
Совмещенное аудио (Embedded Audio) (CH1/2) |
| ДРУГИЕ
ПОРТЫ |
| Порт
управления: |
Порт 9pin,
RS-422A/232C
RS-422A протокол, совместимый с GVG/Sony |
| Совместимые
контроллеры: |
Panasonic: AG-A850,
SONY: BVE-2000, BVE-910, BVE-700, PVE-500 |
| Выход Tally: |
D-sub 9-pin, 8
каналов с открытым коллектором
коллекторный ток: менее 50mA, макс.
напряжение : 35В |
| GPI: |
BNC x 1,
Напряжение (кровень TTL) или
замыкание (нагрузка 10k) |
| USB: |
Type-B
коннектор x 1, USB Ver.1.1 (длина кабеля:
max. 3м) |
| ФУНКЦИИ |
| Видео
Эффекты: |
Негатив,
мозаика, Ч/Б, соляризация, строб,
мульти, трэйл, стоп-кадр,
расфокус, задержка, ззеркало |
| Цветной фон: |
Белый,
желтый, голубой, зеленый,
фиолетовый, красный, синий, черный,
ГЦП, разделенная 1/2 |
| Эффекты
перехода : |
MБолее 600
эффектов стандартно, более 1600
эффектов с дополнительной платой 3-х
мерных эффектов. |
| Память: |
100 событий |
| Джойстик: |
Позиционирование,
цветокоррекция. |
| Аудио
микшер: |
Источники -
1 - 8, AUX-1, AUX-2/микрофон, Master |
| Аудио
эффекты: |
3-х полосный
эквалайзер, панорама, аттенюация,
Voice Changer |
| Другое: |
Audio-Follow,
Auto-Take, Auto-Fade, Memory, Audio&Video Input-Assign |

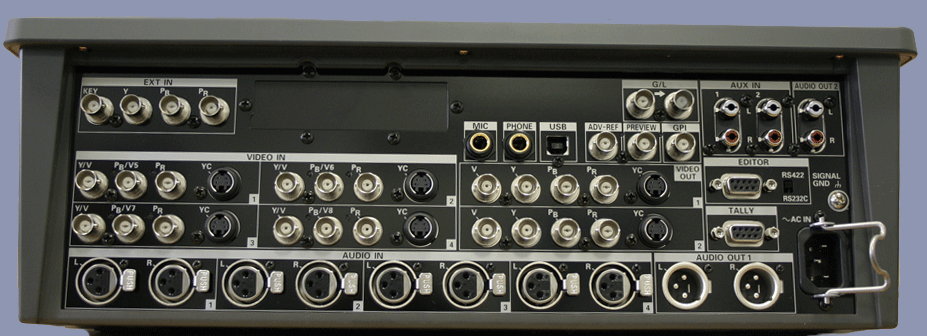

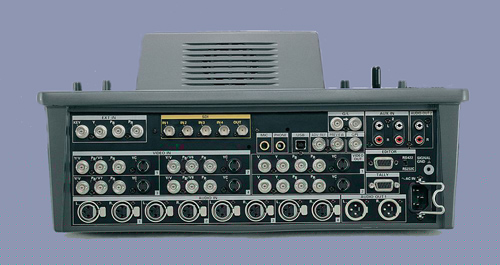

Крупнее (вид сзади)
|
