KV-880SD
|
Les
|
|
Матричный
коммутатор 8х8 сигналов SDI

Основные
особенности
- Коммутация
сигналов SDI 270 Мбит/сек и
совместимых с ними на физическом
уровне сигналов SDDI, SDTI и др.
- Возможность
подключения любого из 8-ми
выходов к любому из 8-ми входов, в
том числе подключение всех
выходов к одному и тому же входу
без нарушения при этом
необходимого для видеосигналов
согласования входов и выходов.
- Возможность
привязки момента переключения к
КГИ внешнего синхросигнала.
- Автоматическая
коррекция встроенными
кабельными корректорами на
входах коммутатора сигналов SDI
после прохождения кабеля длиной
до 350 м.
- Полная
регенерация формы сигнала
встроенными восстановителями
несущей на выходах коммутатора.
- Постоянная
полная цифровая индикация
состояния коммутатора при
помощи светодиодных индикаторов
с широким углом зрения и
регулировкой яркости.
- Энергонезависимая
память, позволяющая
автоматически восстанавливать
состояние коммутатора после
провалов сетевого питания и
сохранять до 6-ти часто
используемых конфигураций.

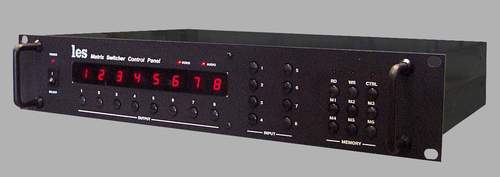

- Возможность
размещения панели управления
как непосредственно на корпусе
коммутатора (исполнение "ведущий
с управлением"), так и на
удалении до 20м (исполнение "ведущий").
- Возможность
удаленного управления
коммутатором по каналу RS-232C и/или
RS-485 (разъем Remote).
- Возможность
подключения матриц для
коммутации звуковых сигналов (разъем
ЕХТ).
- Металлический
корпус, размеры 483х305х88 (19", 2U).
- Трехпроводное
питание 220 ÷ 230 В.
- Сертификат
соответствия №POCC RU.ME67.B02040.
|
Технические
характеристики
| Тракт
видеосигналов |
| Вид тракта |
цифровой, с
коррекцией и восст. несущей |
| Тип входов |
с общей землей |
| Тип
разъемов |
BNC |
| Входное
сопротивление |
75±0.7 Ом |
| Выходное
сопротивление |
75±0.7 Ом |
| Номинальный
размах входных сигналов |
0.8 В |
| Максимальная
длина корректируемого кабеля
типа Belden 8282 |
350 м |
| Скорость
входного/выходного потока |
270 Мбит/сек |
| Длительность
фронта выходного сигнала, не
более |
600 пс |
| Джитттер (при
мин. длине кабеля), не более |
100 пс |
| Общие |
| Количество
входов/выходов |
8/8 |
| Напряжение
питания |
220В±10% |
| Диапазон
рабочих температур |
5..40 град. С |
| Потребляемая
мощность, не более |
35 Вт |
| Макс.
допустимая перегрузка (длит.
импульса до 5 мкс) по всем
входам/выходам |
20 В |
|
|
 |
|
|
|
