KM-880VAS2

Les

Матричный коммутатор композитных видео и симметричных стерео звуковых сигналов KM-880VAS2.

Коммутатор KM-880VAS2 может быть использован везде, где имеется небольшое количество источников и приемников сигналов, но требуется частое переконфигурирование оборудования. Он позволяет оперативно изменить порядок соединения студийного оборудования без перекоммутации разъемов. Благодаря современной элементной базе, коммутатор имеет высокую надежность и высокие технические характеристики.
KM-880VAS2 - это удачное решение для тех, кто хочет поддерживать телевизионное вещание и видеопроизводство на современном уровне при небольших затратах финансовых средств.

Основные особенности:

  • Коммутация аналоговых композитных видеосигналов и симметричных стерео звуковых сигналов.
  • Возможность подключения любого из 8-ми выходов к любому из 8-ми входов, в том числе подключение всех выходов к одному и тому же входу без нарушения при этом необходимого согласования входов и выходов как для видео, так и для звуковых сигналов.
  • Возможность осуществлять коммутацию как параллельно в слоях видео и звука, так и независимо в каждом слое.
  • Высокое переходное затухание между каналами позволяет коммутировать видеосигналы различных форматов (SECAM, PAL, NTSC) в любой комбинации.
  • Возможность привязки момента переключения к КГИ внешнего синхросигнала.
  • Энергонезависимая память, позволяющая автоматически восстанавливать состояние коммутатора после провалов сетевого питания и сохранять до 8-ти часто используемых конфигураций.
  • Возможность удаленного управления коммутатором от персонального компьютера по каналу RS-232C и/или внешних пультов (панелей) управления по каналу RS-485 (разъем Remote).
  • Два варианта исполнения:

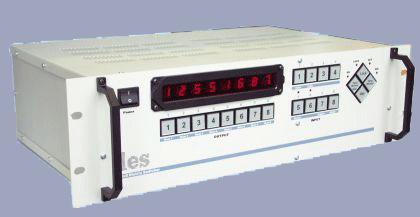

    • "ведущий с управлением" - на корпусе коммутатора размещается панель управления с постоянной полной цифровой индикацией его состояния при помощи светодиодных индикаторов с широким углом зрения и регулировкой яркости. Съемные крышки кнопок специально предназначены для вкладывания надписей с названиями источников и приемников сигналов, что позволяет пользователю самому выбрать наиболее удобные обозначения кнопок.
    • "ведущий" - на лицевой панели коммутатора только выключатель и индикатор сетевого питания.
  • Возможность подключения дополнительных слоев коммутации через разъем EXT.
  • Металлический корпус, размеры 483х305х132 (19", 3U).
  • Трехпроводное питание 220 ÷ 230 В.
  • Сертификат соответствия №РОСС RU.ME67.B02040.


Технические характеристики.

Параметр Значение
Количество входов/выходов  8/8
Напряжение питания  220B ± 10%
Габаритные размеры  483х305х132
 (19", 3U)
Диапазон рабочих температур  5..40 град.С
Потребляемая мощность, не более  45 Вт
Максимально допустимая перегрузка (длительность импульса до 5 мкс) по всем входам/выходам  300 В
Тракт видео
Вид тракта  открытый
Тип входов  с общ. землей
Входное сопротивление  75±0.8 Ом
Выходное сопротивление  75±0.8 Ом
Номинальный размах входных сигналов  1.0 В
Максимальный размах входных сигналов  ±1.4 В
Максимально допустимая постоянная составляющая на входе, не связанная с полезным сигналом, при номинальном размахе входных сигналов  -1.1...+0.7В
Номинальный коэффициент передачи  1.0±0.02
Переходное затухание между любой парой каналов на частоте 4.43 МГц, не менее  62 дБ
Неравномерность АЧХ в диапазоне 50 Гц..6.5 МГц, не более  ±0.1 дБ
Полоса пропускания по уровню -3 дБ, не менее  100 МГц
Взвешенный среднеквадратичный уровень собственных шумов  -70 дБ
Дифференциальная фаза (тип.)  0.15 град
Дифференциальное усиление (тип.)  0.1 %
Постоянное смещение на выходе (на нагрузке 75 Ом), не более  25 мВ
Относительная неравномерность плоской части прямоугольных импульсов частоты строк, не более  1%

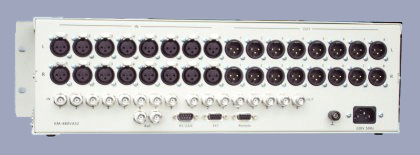

Тип разъемов  BNC
Тракт звука
Формат сигналов  симметричный
Тип входа/выхода  электронный, дифференциал.
Тип разъемов  XLR/XLR
Входное сопротивление  600 Ом
Выходное сопротивление, не более  60 Ом
Номинальный уровень входного сигнала  + 4 дБм
Максимально допустимый уровень входного сигнала, передаваемый на выход без искажений при номинальном коэффициенте передачи  + 24 дБм
Номинальный уровень выходного сигнала на нагрузке 600 Ом  + 4 дБм
Максимальный уровень выходного сигнала на нагрузке 600 Ом  + 24 дБм
Допустимый диапазон синфазных напряжений  ± 12 В
Коэффициент подавления синфазного сигнала на частоте 50 Гц  не менее 80 дБ
Постоянная составляющая на выходе, не более  25 мВ
Номинальный коэффициент передачи  0±0.1 дБ
Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже  ± 0.1 дБ
Переходное затухание между любой парой каналов на частоте 10кГц, не хуже  80 дБ
Коэффициент нелинейных искажений  0.008 %
Уровень собственных шумов в полосе 20 Гц - 20 кГц, не более  - 86 дБм
