Матричный коммутатор композитных видео и симметричных моно звуковых сигналов KM-880VAS.

Матричный коммутатор композитных видео и симметричных моно звуковых сигналов KM-880VAS.
Коммутатор KM-880VAS может быть использован везде, где имеется небольшое количество источников и приемников сигналов, но требуется частое переконфигурирование оборудования. Он позволяет оперативно изменить порядок соединения студийного оборудования без перекоммутации разъемов. Благодаря современной элементной базе, коммутатор имеет высокую надежность и высокие технические характеристики.
KM-880VAS - это удачное решение для тех, кто хочет поддерживать телевизионное вещание и видеопроизводство на современном уровне при небольших затратах финансовых средств.

Основные особенности:

* Коммутация аналоговых композитных видеосигналов и симметричных моно звуковых сигналов.
* Возможность подключения любого из 8-ми выходов к любому из 8-ми входов, в том числе подключение всех выходов к одному и тому же входу без нарушения при этом необходимого согласования входов и выходов как для видео, так и для звуковых сигналов.
* Возможность осуществлять коммутацию как параллельно в слоях видео и звука, так и независимо в каждом слое.
* Высокое переходное затухание между каналами позволяет коммутировать видеосигналы различных форматов (SECAM, PAL, NTSC) в любой комбинации.
* Возможность привязки момента переключения к КГИ внешнего синхросигнала.
* Энергонезависимая память, позволяющая автоматически восстанавливать состояние коммутатора после провалов сетевого питания и сохранять до 8-ти часто используемых конфигураций.
* Возможность удаленного управления коммутатором от персонального компьютера по каналу RS-232C и/или внешних пультов (панелей) управления по каналу RS-485 (разъем Remote).
* Два варианта исполнения:

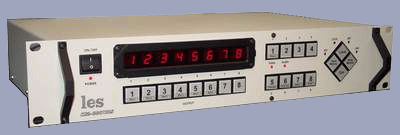

o "ведущий с управлением" - на корпусе коммутатора размещается панель управления с постоянной полной цифровой индикацией его состояния при помощи светодиодных индикаторов с широким углом зрения и регулировкой яркости. Съемные крышки кнопок специально предназначены для вкладывания надписей с названиями источников и приемников сигналов, что позволяет пользователю самому выбрать наиболее удобные обозначения кнопок.
o "ведущий" - на лицевой панели коммутатора только выключатель и индикатор сетевого питания.
* Возможность подключения дополнительных слоев коммутации через разъем EXT.
* Металлический корпус, размеры 483х305х88 (19", 2U).
* Трехпроводное питание 220 ÷ 230 В.
* Сертификат соответствия №РОСС RU.ME67.B02040.

Технические характеристики:

Параметр	Значение
Количество входов/выходов	8/8
Напряжение питания	220B ± 10%
Габаритные размеры	483х305х88 (19", 2U)
Диапазон рабочих температур	5..40 град.С
Максимально допустимая перегрузка (длительность импульса до 5 мкс) по всем входам/выходам	300 В
Тракт Видео
Вид тракта	открытый
Тип входов	с общ. землей
Входное сопротивление	75±0.8 Ом
Выходное сопротивление	75±0.8 Ом
Номинальный размах входных сигналов	1.0 В
Максимальный размах входных сигналов	±1.4 В
Максимально допустимая постоянная составляющая на входе, не связанная с полезным сигналом, при номинальном размахе входных сигналов	-1.1...+0.7В
Номинальный коэффициент передачи	1.0±0.02
Переходное затухание между любой парой каналов на частоте 4.43 МГц, не менее	62 дБ
Неравномерность АЧХ в диапазоне 50 Гц..6.5 МГц, не более	±0.1 дБ
Полоса пропускания по уровню -3 дБ, не менее	100 МГц
Взвешенный среднеквадратичный уровень собственных шумов	-70 дБ
Дифференциальная фаза (тип.)	0.15 град
Дифференциальное усиление (тип.)	0.1 %
Постоянное смещение на выходе (на нагрузке 75 Ом), не более	25 мВ
Относительная неравномерность плоской части прямоугольных импульсов частоты строк, не более	1%

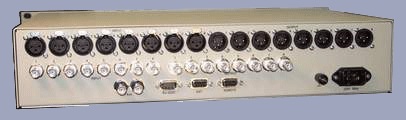

Тип разъемов	BNC
Тракт звука
Формат сигналов	симметричный
Тип входа/выхода	электронный, дифференциал.
Тип разъемов	XLR/XLR
Входное сопротивление	600 Ом
Выходное сопротивление, не более	60 Ом
Номинальный уровень входного сигнала	+ 4 дБм
Максимально допустимый уровень входного сигнала, передаваемый на выход без искажений при номинальном коэффициенте передачи	+ 24 дБм
Номинальный уровень выходного сигнала на нагрузке 600 Ом	+ 4 дБм
Максимальный уровень выходного сигнала на нагрузке 600 Ом	+ 24 дБм
Допустимый диапазон синфазных напряжений	± 12 В
Коэффициент подавления синфазного сигнала на частоте 50 Гц	не менее 80 дБ
Постоянная составляющая на выходе, не более	25 мВ
Номинальный коэффициент передачи	0±0.1 дБ
Неравномерность АЧХ в полосе 20 Гц - 20 кГц, не хуже	± 0.1 дБ
Переходное затухание между любой парой каналов на частоте 10кГц, не хуже	80 дБ
Коэффициент нелинейных искажений	0.008 %
Уровень собственных шумов в полосе 20 Гц - 20 кГц, не более	- 86 дБм
