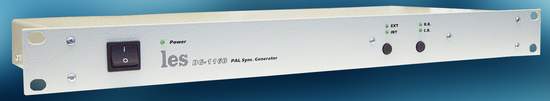

Генератор
синхросигналов DG-116B
Основные
особенности:
- Предназначен для
синхронизации телевизионного
оборудования стандарта PAL B,G.
- 16 независимых
выходов, на которые могут выдаваться
либо сигналы внутреннего генератора,
либо внешний композитный сигнал
любого стандарта - выбор
производится кнопкой EXT/INT на
передней панели, индикация
выбранного источника сигнала -
соответствующей парой светодиодов.
- Возможность
генерации либо видеосигнала "черное
поле PAL", либо видеосигнала цветных
полос 0/100/75 PAL - выбор
производится кнопкой B.B./C.B. на
передней панели, индикация
выбранного видеосигнала -
соответствующей парой светодиодов.
- Форма выходного
сигнала PAL строго соответствует
CCIR-624/SMPTE-170M.
- Цифровое построение,
обеспечивающее высокую стабильность
формы сигналов и их фазовых
взаимоотношений.
- Применение
высокоточного
термокомпенсированного опорного
генератора обеспечивает высокую
точность выходной частоты,
необходимую для вещательных
применений.
- Металлический
корпус, размеры 483х180х44 (19", 1U).
- Трехпроводное
питание 220÷230 В.
|
|
|
|
