ACTIVE 4-CHANNEL DI BOX
активное
4-канальное согласующее устройство (DI-box)
Согласующие
устройства, больше известные под
названием «ди-боксы», предназначены
для коммутации нескольких источников
сигнала разного уровня или импеданса с
одним входом микшерного пульта или
другого прибора. При этом не возникает
проблем с шумами и потерей сигнала даже
на больших расстояниях. Такие
устройства абсолютно необходимы как в
концертной практике, так и в звуковых
системах для выездной работы, например,
репортажных теле- и радиопередачах.

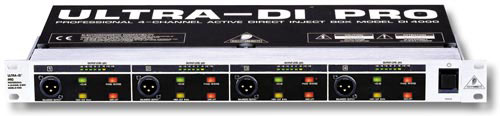

ULTRA-DI PRO является идеальным решением в
подобных случаях, так как, в отличие от
пассивных ди-боксов, способен работать
практически с любыми сигналами. Это 4-канальное
устройство в рэковом корпусе высотой 1U.
На каждом канале предусмотрено по 2
балансных входа (разъемы XLR и ¼" TRS
Jack), балансный выход (разъем XLR) и выход
для каскадной коммутации (link output,
разъем ¼" Phone). Переключатель
ослабления уровня по входу (до 40 дБ)
позволит коммутировать и
согласовывать не только
несимметричные линии или сигналы
музыкальных инструментов, но и более
мощные (до +50 dBu) выходы усилителей. Для
согласования слабых сигналов на каждом
канале предусмотрен предусилитель (усиление
до 20 дБ). Наличие фильтра НЧ с крутизной
6 дБ/октава обеспечивает возможность
прямой коммутации гитарных и басовых
усилителей. Благодаря прменению
выскокачественного буферного
усилителя изменение входного
импеданса не влияет на параметры
сигнала при обработке последующими в
цепочке приборами. Применение
внутреннего блока питания с
экранированным торроидальным
трансформатором позволяет избежать НЧ-наводок
на звуковой тракт. Дополнительное
удобство в работе – полный видуальный
контроль, который обеспечивают
подсвеченные функциональные кнопки и 8-сегментные
светодиодные индикаторы. Выходные
каскады DI4000 оборудованы звуковыми
трансформаторами OT-1, обеспечивающими
линейную АЧХ в диапазоне от 10 Гц до 50
кГц, соотношение сигнал/шум -95 дБ и, в
целом, коэффициент гармонических
искажений < 0,005 %. Независимо от того,
как на это смотрит Ваш бухгалтер, ULTRA-DI
PRO отрабатывает каждый вложенный в него
рубль. Позвольте вашему слуху быть
судьей!
Функциональные особенности ULTRA-DI PRO
DI4000
- Профессиональный, многоцелевой 4-канальный
активный DI box
- Выходные каскады со звуковыми
трансформаторами ОТ-1 и линейной АЧХ
- Трансформаторная развязка по
прямому току для удаления шумов и
гула при подключении гитар
- Возможность прямой коммутации
усилитель мощности (до 3000 Вт) -
громкоговоритель
- Аттенюатор для подключения
сигналов максимального уровня +50 dBu
- Возможность преобразования
несимметрии на входе в симметрию на
выходе
- Предусилитель +20 дБ для работы с
сигналами низкого уровня
- Переключатель фазы для мгновенного
решения фазовых проблем
- Обрезной фильтр ВЧ (8 кГц) с
выключателем (для подключения
электрогитар)
- Механический Ground Lift - решение
типичных проблем с петлей заземления
- Точные 8-сегментные светодиодные
индикаторы уровня
- Коммутационные разъемы с
позолоченными контактами
- Подсвеченные функциональные кнопки
- отличное решение для работы в
темноте
- Высококачественные компоненты и
исключительно прочная конструкция -
гарантия долговечности и надежности
в эксплуатации
- Профссиональный внутренний блок
электропитания
- Тотальный контроль на производстве
(ISO9000)
Входы
|
Разъемы
|
XLR
и 1/4" Jack |
Тип |
несимметричные,
с развязкой по постоянному току |
Импеданс |
максимум
220 Ом |
Максимальный
входной уровень
|
+20
/ +40 / +60 dBu |
Выходы |
Разъемы
|
XLR |
Тип |
симметричные
выходные каскады с трансформатором |
Импеданс |
600
Ом, симметрия |
Максимальный
выходной уровень |
+20
dBu |
Общие
параметры |
Диапазон
рабочих частот |
__на
100 W |
23
Гц - 120 кГц (± 3 дБ) |
__на
600 W |
23
Гц - 27 кГц (± 3 дБ) |
__при
включенном ФВЧ |
10
Гц - 8 кГц (± 3 dB) |
Соотношение
сигнал/шум |
-95
dBu |
Коэффициент
гармонических искажений |
<0,005% |
Напряжение
питания |
100-120/200-240
В ~, 50 - 60 Гц |
Потребляемая
мощность |
10
Вт |
Предохранители |
100
мА |
Размеры |
445
x 483 191мм |
Вес |
2,5
кг (3,5 кг в упаковке) |
|
|
