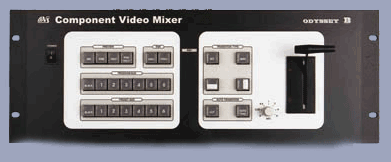

Предназначен для работы в эфирных, монтажных аппаратных и ТВ комплексах различного назначения.
* 6 входов компонентных видеосигналов
* Встроенный опорный/ведомый синхрогенератор PAL
* Две наборные шины видеокоммутатора: программная - PROGRAM BUS и подготовительная - PRESET BUS
* Автоматическое микширование с программируемой скоростью перехода
* Ручной манипулятор перехода (T-fader)
* Три вида перехода: горизонтальная шторка, вертикальная шторка шторка и полнокадровое плавное микширование
* Режим обхода модуля микширования на программном выходе PRG при активизации кнопки PRW HOLD, при этом на выходе подготовка PRST все виды микширования активны и можно опробовать следующий микшерный переход
* Возможность просмотра на выходе подготовка PRST видеосигналов, набранных на программной PRG и подготовительной PRST шинах, а также видеосигнала на выходе модуля микширования
* Сохранение состояния панели управления при выключении питания
Синхросигналы:
* Входной опорный синхросигнал черного поля PAL/SECAM
* Выходной опорный синхросигнал черного поля PAL
* Регулировка фазы в пределах ±2 мкс
Характеристики видеотракта:
* Входные и выходные компонентные видеосигналы Y, Pr, Pb. Видеосигнал Y (с сигналом ССП) размахом: 1В / 75 Ом, Pr, Pb размахом 0.3В / 75 Ом (для сигнала цветных полос при насыщенности 75%)
* Неравномерность АЧХ ±0.1 дБ в полосе до 6 мГц
* Перекрестные искажения не более 50 дБ в полосе до 6 мГц
* Отношение сигнал/шум более 60 дБ в полосе до 6 мГц
* Полная задержка видеотракта не более 20 нс
* Уровень постоянной составляющей на выходе не более 50 мВ
* Коэффициент передачи 1.0 ± 0.01
* Входное и выходное сопротивление 75 Ом
|
