PlayBox –
это полный комплекс программных
инструментов для захвата,
редактирования, менеджмента и вещания,
который объединяет целый ряд модулей:
вещающий модуль AirBox; модуль удаленной
подготовки плей-листов ListBox,
центральный модуль DataBox,
обеспечивающий управление системой,
модуль для наложения титров и эфирной
графики TitleBox, а также модуль CaptureBox для
оцифровки материала.

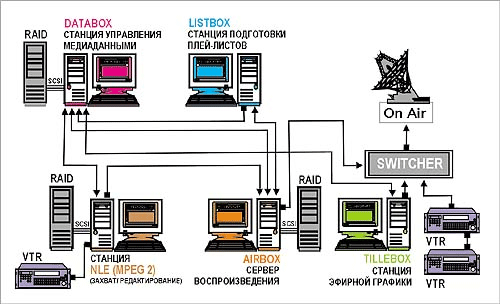

Схема работы полного комплекса PlayBox
достаточно проста. Материал
оцифровывается, мультиплексируется (PlayBox
работает только с потоковым MPEG2 MLMP
материалом) и передается на дисковый
массив, подключенный к AirBox. После чего в
ListBox составляется плей-лист, который
также, как и все ссылки на медиафайлы
сохраняется в базе данных DataBox. В
соответствии с плей-листом, готовый
материал воспроизводится AirBox, на него
накладываются титры с помощью TitleBox и
материал выдается в эфир.
Обладая достаточно
мощными, разнообразными функциями и
удобным интерфейсом, полный
программный комплекс PlayBox, без учета
стоимости плат и компьютеров, стоит
всего около 4000$. В то же время, при
постепенном строительстве
вещательного комплекса, на начальном
этапе можно использовать только модуль
AirBox, стоимость ПО для которого
составляет около 1200$.
Гибкость PlayBox позволяет легко
наращивать возможности системы,
добавляя модули с новыми функциями и
расширяя число поддерживаемых каналов
за счет добавления плат ввода/вывода.
Стоимость ПО модулей ListBox и DataBox для
удаленных рабочих мест, не требующих
наличия видеоплат, составляет всего
около 420$ и 780$ соответственно.
Аккумулируя в себе широкие возможности,
и обладая преимуществами гибкой
модульной структуры, PlayBox является
эффективным и в тоже время недорогим
решением для автоматизации вещания,
которое может представлять серьезный
интерес для российских телевещателей,
особенно региональных.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ PLAYBOX
- Широкий спектр
возможностей при невысокой цене
- Постепенное
наращивание функций и числа каналов
вещательного комплекса
- Работа с потоковым
MPEG2 MLMP материалом
- Совместимость с
большим многообразием потоковых MPEG2
кодеков
- Регистрирование
вещания (on-air logging)
- Неограниченные
возможности редактирования плей-листа,
даже во время воспроизведения.
- Использование MPEG2-файлов
разного разрешения, профиля и потока
в одном плей-листе.
- Простой и легкий в
использовании интерфейс
- Совместимость с Direct
Show
- Отличное
соотношение цена/производительность
- Трехлетний опыт
успешной эксплуатации более, чем в
ста тридцати европейских
телекомпаниях
AirBox
Вещание и создание плей-листов
AirBox это воспроизводящий модуль,
обладающий высокой надежностью и
гибкостью. Общая работа и возможности
PlayBox зависит именно от этого модуля.
AirBox позволяет проигрывать файлы,
полученные от большого количества
известных MPEG2 энкодеров. В него также
интегрирован интерфейс
ремультиплексирования, позволяющий
делать потоковые файлы полностью
соответствующие стандарту ISO-13818. Это
было реализовано разработчиками, т.к.
большинство недорогих MPEG-2 энкодеров и
монтажных программ некорректно
производят мультиплексацию
программного потока.
Использование ремультипликасатора в
AirBox позволяет обеспечить
совместимость MPEG-2 энкодеров и
декодеров, так что вещателям не нужно
приобретать более дорогие MPEG-2 модели
для успешной работы с этим модулем.
AirBox позволяет вносить любые изменения
в плей-листе во время проигрывания. Тут
нет таких понятий как «заблокированный
клип» (locked) или «клип в очереди» (qued,)
которые не могут меняться во время
проигрывания. Каждый клип в плей-листе,
исключая конечно тот, который в данный
момент проигрывается, может быть
подогнан (trim), передвинут или удален.
Более того, порядок клипов в плей-листе
может быть изменен «налету» командами
“skip to next” или “jump to another”.
AirBox дает возможность проигрывать в
одном плей-листе без всяких срывов
картинки любую комбинацию MPEG-2 клипов с
различным разрешением, скоростью
потока, профилями и типами
семплирования.
В качестве воспроизводящей платы для
AirBox может использоваться любой
аппаратный MPEG-2 декодер. При этом, в
зависимости от выбора типа видеоплат
или их количества, пользователь
получает соответствующие возможности
системы. Например, при установке 4-х
плат RealMagic NetStream2000 AirBox позволяет из
одноканальной станции воспроизведения
сделать полноценный 4-х канальный
вещающий сервер.
ListBox
Удаленная подготовка и
редактирование плей-листов
ListBox – модуль удаленной подготовки и
редактирования плей-листов. Он не
требует использования рабочих станций
специальной конфигурации и может
работать даже на ноутбуке, а также при
использовании программных MPEG-кодеков
проигрывать и «подчищать» (trim) клипы.
DataBox
Хранение единой информационной базы
DataBox – информационная «опора» PlayBox.
Этот модуль работает с SQL базой данных,
обеспечивая прямой одновременный
доступ к более чем 20 тыс. отчетам.
Содержание базы можно
классифицировать практически по любым
параметрам таким как: тип, класс, жанр,
ключевые слова и т.д.. Содержание базы
данных может быть легко просмотрено и
систематизировано через интуитивную,
многопрофильную систему поиска.
Все модули PlayBox получают информацию из
синхронизированной единой общей базы
DataBox. Таким образом, многие функции (удаление/
добавление логотипа, наложение текста
или графики, архивирование или
восстановление данных, создание и
редактирование плей-листов «на лету» и
так далее) могут быть автоматизированы.
Использование DataBox позволяет
существенно сократить временные
ресурсы при работе с большой базой
данных ваших материалов.
CaptureBox
Оцифровка и мультиплексирование
данных в реальном времени
CaptureBox – модуль оцифровки,
разработанный специально для
видеоплат Matrox DigiSute LX|DTV и DigiServer. (В
ближайшее время выйдет версия для плат
Matrox RT2x00).
Модуль обеспечивает точную
автоматизированную оцифровку с
управлением внешними устройствами (видеомагнитофонами)
по RS-422, а так же пакетную оцифровку.
С помощью CaptureBox клипы могут быть
отсортированы по ID (идентификаторам) и
тайм-коду для уменьшения времени
оцифровки (перемотка ленты, замена
кассет).
Клипы могут быть записаны в
стандартном формате Matrox OpenDML AVI (отдельно
аудио и видео файлы) или напрямую
мультиплексированы как единый
потоковый MPEG-2 файл (*.MPG) для последующей
работы с ним в любых видеоприложениях.
Инструменты CaptureBox обеспечивают SDTI
оцифровку и запись на пленку с 2-х и 4-х
скоростью для форматов DVCPRO и DVCPRO50.
Кроме того, CaprureBox также можно
использовать как опцию Incite SDTI
обеспечивающую скоростную оцифровку,
компилирование проектов (storyboard) в
единый файл в реальном времени, и
запись на ленту (print-to-tape) без прерывания
монтажа в Incite.
TitleBox
Создание эфирной графики,
анимированных или неподвижных титров
TitleBox – графический «on-air» менеджер,
работающий синхронно с AirBox. Каждый клип
из AirBox может быть «объединен» с какой-либо
графической информацией (титры,
графика), которая будет накладываться
на клип во время его проигрывания через
AirBox.
TitleBox дает возможность накладывать на
видео практически любую графическую
информацию: логотипы, часы, титры и
субтитры, идентификаторы и так далее,
позволяя обсчитывать и показывать в
реальном времени одновременно
множество графических объектов. Модуль
работает на платах Matrox DigiSuite LXDTV и Dayang
DigiTitle-M.
СПЕЦИФИКАЦИЯ PLAYBOX
ВИДЕО
- Тип компрессии видео
MPEG2 MP@ML
- Форматы PAL / NTSC (25/30
кадров/сек)
- Выходы: Composite, Y/C, SDI-опцтонально
(зависит от характеристик I/O плат)
- Поток 1 - 10 мегабит в
секунду при использовании MP@ML
- 10-50 Мегабит при
использовании 422@ML
- Семплирование 4:2:0 -
Main Profile @ Main Level (зависит от
характеристик I/O плат)
- 4:2:2 - 4:2:2 Profile @ Main Level (зависит
от характеристик I/O плат)
- Полное разрешение D1:
720 x 576 (PAL), 720 x 480 (NTSC) (зависит от
характеристик I/O плат)
- Половинное
разрешение D1: 352 x 576 (PAL), 352 x 480 (NTSC) (зависит
от характеристик I/O плат)
ЗВУК
- Тип компрессии MPEG1
Layer 1 & 2
- Выходы: аналоговые
балансный/небалансный; цифровые AES/EBU,
SDI (зависит от характеристик I/O плат)
- Семплирование 32, 44.1
или 48 KHz
- Битрейт 64 – 384 Kbit/sec
MPEG ПОТОК
Формат файла .MPG - Program
Streams
МИНИМАЛЬНЫЕ СИСТЕМНЫЕ ТРЕБОВАНИЯ
- CPU Pentium II с частотой 300
MHz или быстрее
- RAM 64 MB
- Hard Disk Drive 2.1 GB
- ОС MicrosoftWindows NT4 или 2000
Professional
- Один PCI –слот на один
канал воспроизведения
ДОСТУПНЫЕ ОПЦИИ
- ПО TitleBox для
синхронизированного проигрывания
титров и графики
- ПО AirBox до трех
дополнительных каналов
воспроизведения на одной рабочей
станции
- ПО ListBox модуль для
удаленной подготовки плейлистов
- ПО ShotBox интерфейс для
визуализированной интерактивной
работы с клипами (trumbnail)
- ПО MultiMux для
конвертации MPEG IBP в MPEG MP@ML
PlayBOX является
идеальным решением для телекомпаний и
студий с ограниченным бюджетом.
Вам совершенно не обязательно сразу
приобретать весь комплекс в сборе.
Система PlayBOX замечателена тем, что
практически каждый из ее модулей может
быть использован как полноценное звено
при построении автоматизированной
системы вещания.
Так, например, если в Вашем
распоряжении уже есть станция для
оцифровки и монтажа, поддерживающая
работу с MPEG-2, для организации сервера
Вам достаточно приобрести систему на
основе модуля AirBOX.
При стоимости от $3,5 тыс. (в зависимости
от количества каналов и качества
выходного видеопотока) AirBOX дает
возможность организовать полноценный
вещательный сервер с возможностью
вставки рекламных и новостных блоков.

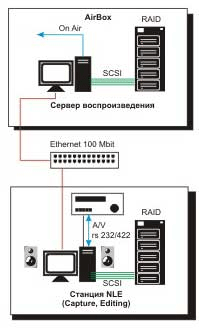

В этом случае Ваша студия будет
выглядеть следующим образом:
Наращивание
возможностей и производительности
системы может происходить постепенно и,
главное, не повлечет замены уже
имеющихся в Вашем распоряжении систем.

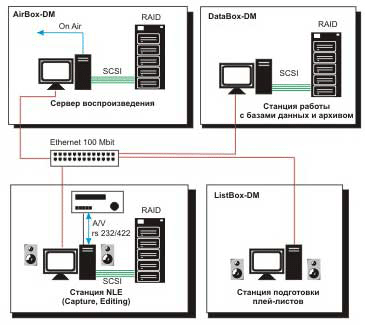

Принципиально, схему взаимодействия
модулей законченной системы можно
изобразить следующим образом:
|
