Multibridge Eclipse имеет 3 Gb/s SDI
разъемы. Обычная скорость передачи
данных при работе с HD-SDI составляет 1,5 Gb/s,
SDI разъемы Multibridge Eclipse обеспечивают
скорость в два раза быстрее, имея при
этом возможность работы с обычным HD-SDI и
SD-SDI оборудованием.
Интерфейс 3 Gb/s SDI позволяет работать с
4:4:4 RGB видео, используя только один BNC
разъем, однако самым главным является
то, что компания Blackmagic-design разработала
технологию, которая при скорости 3 Gb/s
позволяет работать с кино разрешением
2K (2048 x 1556) в реальном времени. Это
означает, что теперь вы можете работать
с 2K в реальном времени, также как вы это
делаете с HD и SD видео!
Multibridge Eclipse позволяет захватывать и
выводить материал с разрешением 2K по
HD-SDI, используя только один BNC кабель.
Multibridge Eclipse поддерживает оборудование,
которое вы используете сегодня, но
также имеет потенциал для работы с HD
оборудованием посредством dual link 3 Gb/s SDI
интерфейса.
Если вы работаете с HDMI и аналоговым
видео, то Multibridge Eclipse может захватывать
и выводить видео через цифровой HDMI
интерфейс, а также через аналоговые
компонентный, NTSC, PAL и S-Video. Была
добавлена возможность работы с 3D
таблицами соответствия (LUT) для
настройки цветовых параметров
монитора.

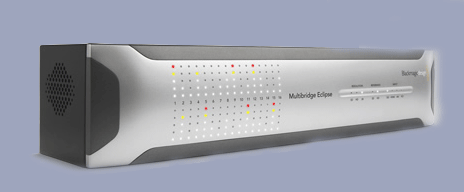

Также изменился и внешний вид Multibridge.
Теперь на передней панели находятся 32
независимых индикатора звука, так что
вы сможете наблюдать изменения уровня
звука на всех 16 аудио входах/выходах.
Наряду с этим, были добавлены
индикаторы статуса, показывающие,
какой интерфейс на входе выбран в
данный момент, это могут быть SDI, HDMI или
аналог. Индикаторы также отображают
информацию о синхронизации и выбранном
разрешении видео (SD, HD и 2K). Поэтому
теперь вам понадобится только
взглянуть на переднюю панель Multibridge
Eclipse, чтобы понять что происходит в
данный момент.
Ключевые возможности:
• Захват и вывод 2K, HD и SD uncompressed видео в
реальном времени.
• Новая 3 Gb/s SDI технология с интерфейсом
dual link HD-SDI.
• Захват и вывод HDMI.
• Захват и вывод component, NTSC, PAL и S-Video
• Захват и вывод 12 каналов AES/EBU звука.
• Захват и вывод 4 каналов аналогового
XLR звука.
• Захват и вывод 16 каналов SDI звука.
• 32 независимых индикатора звука.
• Полная совместимость с новым кодеком
Apple ProRes в Final Cut Pro.
| SDI Video
Input |
2 x 10 bit SD, HD,
3Gb/s HD and 2K switchable. Usable as Dual Link HD-SDI for 4:2:2
or 4:4:4 connection or 3 Gb/s for HD-SDI 4:4:4 or 2K. |
| SDI Video
Output |
2 x 10 bit SD, HD,
3Gb/s HD and 2K switchable. Usable as Dual Link HD-SDI for 4:2:2
or 4:4:4 connection or 3 Gb/s for HD-SDI 4:4:4 or 2K. |
| Supported SDI
Formats |
525 NTSC, 625 PAL,
720HD, 1080HD and 2K 2048 x 1556 switchable. |
| Analog Video
Input |
Component YUV, NTSC,
PAL and S-Video switchable between SD and HD in Component. |
| Analog Video
Output |
Component YUV, NTSC,
PAL and S-Video switchable between SD and HD in Component. |
| Supported
Analog Formats |
525 NTSC, 625 PAL,
720HD and 1080HD switchable. |
| SDI Audio
Input |
16 Channels in HD and
2K capture and playback mode. 8 Channels supported in SD.
16 Channels de-embedding supported from SDI input in converter
mode. |
| SDI Audio
Output |
16 Channels in HD and
2K capture and playback mode. 8 Channels supported in SD.
16 Channels embedding supported to SDI output in converter mode. |
| Analog Audio
Input |
2 Channels of
professional balanced XLR analog audio. |
4 Channels of professional
balanced XLR analog audio. |
| Analog Audio
Output |
2 Channels of
professional balanced XLR analog audio.
2 Channels of unbalanced RCA analog audio for monitoring. |
4 Channels of professional
balanced XLR analog audio.
2 Channels of unbalanced RCA analog audio for monitoring. |
| AES/EBU Audio
Input |
4 x
inputs on DB-25 for 8 audio channels. Sample rate converted. |
6 x inputs on XLR
connectors for 12 audio channels. Sample rate converted. |
| AES/EBU Audio
Output |
4 x
outputs on DB-25 for 8 audio channels. |
6 x outputs on XLR
connectors for 12 audio channels. |
| HDMI Audio Input |
2 Channels. |
2 Channels. |
| HDMI Audio Output |
2 Channels. |
2 Channels. |
| Audio Capture
Support |
16 Channels in HD and
2K, 8 channels in standard definition. |
| Audio Playback
Support |
16 Channels in HD and
2K, 8 channels in standard definition. |
| HDMI Video Input |
Direct HDMI connection
supports HDMI capture from HDMI compatible cameras, set top
boxes, decks and video games. |
| HDMI Video
Output |
Direct HDMI connection
supports HDMI digital compatible displays, such as a TV or video
projector. Includes both audio and video. |
| HDMI
Configuration |
HDMI automatically
configures to connected display. |
| HDMI
Resolution |
Pixel for pixel HD
resolution input to connected device. |
| HDMI Color
Precision |
4:2:2 10 bit Y,B-Y,R-Y
and 10 bit RGB. |
| Multi Rate
Support |
SDI and component
analog video connections are switchable between standard
definition and high definition. SDI switches between 270 Mb/s
standard definition SDI, 1.5 Gb/s HD-SDI and 3 Gb/s HD and 2K
SDI. |
| 2K Film Support |
2048 x 1556 at 24fps
and 23.98fps capture and playback via SDI. |
| Sync Input |
Blackburst in SD or
TriSync HD. |
| Device Control |
Sony™ compatible
RS422 deck control port.
Serial ports TxRx direction-reversible under software control. |
| SD Format
Support |
625/25 PAL,
525/29.97/23.98 NTSC. |
| HD Format
Support |
720p50, 720p59.94,
1080PsF23.98/24, 1080i48, 1080i50 and 1080i59.94. |
| 2K Format Support |
2048 x 1556/23.98
and 24. |
| SDI Compliance |
SMPTE 292M, SMPTE
259M, SMPTE 259M, SMPTE 296M, ITU-R BT.656, ITU-R BT.601 and
SMPTE 372M. |
| Video Sampling |
4:2:2 and 4:4:4 SDI
& analog switchable. |
| Color
Precision |
4:2:2 10 bit and 4:4:4
10 bit. |
| Color Space |
4:2:2 YUV, 4:4:4 YUV
and 4:4:4 RGB. |
| Analog
Composite |
NTSC/PAL 14 bit and 5x
Over-sampled Output. |
| SDI Metadata
Support |
VITC read for 3:2
pulldown removal with DeckLink driver. VANC capture and playback
using up to 3 lines of video in file when used with DeckLink
driver. HD RP188. |
| SDI Audio
Sampling |
Television standard
sample rate of 48 kHz and 24 bit. |
| Colorspace
Conversion |
Hardware based real
time. |
| HD Down
Conversion |
Supports playback from
HD to SD. Supports down conversion on capture from HD video
input to SD files. Anamorphic and letter box formats selectable. |
| HD Up Conversion |
Supports capture from
SD and 720HD video input to 1080HD files. |
| Real Time
Effects |
Apple Final Cut Pro
internal effects on Mac OS X™.
Adobe® Premiere Pro® internal effects in DV, MJPEG and
uncompressed edit formats. |
| Configuration
Software |
Blackmagic Design
System Preference and Control Panel. |
| Software
Included |
Deck Control, Disk
Speed Test and Blackmagic driver. |
| Installation |
Connected via PCI
Express cable and plug in adapter card on compatible PCIe
Windows systems. Connected via PCI Express cable and plug in
adapter card on PCIe Apple Mac OS X systems.
Please see the full system requirements for Mac OS X and Windows. |
| Software
Control |
Multibridge Utility
included free for Windows XP™, Windows Vista™ and Mac OS X™. |
| Firmware
Upgrade |
Automatically upgrades
when new software is installed. |
| Installation |
Rack Mount. Adhesive
rubber feet included. |
|
