Теория цифровой обработки видеоизображения



7. Цифровое представление компонентного видеосигнала.

Компонентный телевизионный видеосигнал может быть представлен в цифровой форме в соответствии с Рекомендацией ITU-R 601. Эта рекомендация устанавливает правила раздельной дискретизации, квантования и кодирования сигнала яркости Y и двух цветоразностных сигналов R-Y (Cr) и B-Y (Cb). Частота дискретизации для яркостного сигнала Y установлена равной 13,5 МГц, для цветоразностных сигналов - 6,75 МГц, т.е. частота дискретизации яркостного сигнала в 2 раза больше частоты дискретизации цветоразностных сигналов. Если взять, как принято, в качестве условной (базовой для иерархии цифровых стандартов) единицы частоту 3,375 МГц, то частоты дискретизации яркостного и двух цветоразностных сигналов будут находиться в соотношении 4:2:2, которое и дает часто используемое название стандарта.

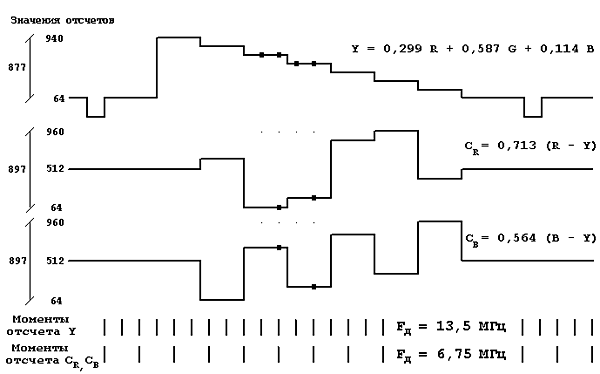

Рис.7 Кодирование компонентного видеосигнала (4:2:2).

При таких значениях частот дискретизации можно практически преобразовать без искажений в цифровую форму сигнал яркости в полосе до 5,75 МГц, а цветоразностные сигналы - в полосе до 2,75 МГц (надо помнить о запасном интервале между граничной частотой сигнала и половиной частоты дискретизации). Стандарт 4:2:2 используется в качестве базового при оценке других вариантов дискретизации, и на значение 5,75 МГц часто ссылаются как на границу полной полосы ТВ сигнала. Рис. 7 показывает дискретизацию компонентного телевизионного сигнала на примере сигнала цветных полос. Длина кодового слова - 10 двоичных разрядов - битов (в первоначальном варианте - 8 битов), что позволяет перенумеровать 1024 уровня квантования. Однако числа 0..3 и 1020..1023 резервируются для цифровых синхронизирующих сигналов. Для квантования яркостного сигнала выделяется 877 уровней (значение черного в видеосигнале соответствует уровню квантования 64, а номинальное значение белого - уровню 940). Для квантования цветоразностных сигналов выделяется 897 уровней, причем нулевому значению аналогового сигнала соответствует уровень квантования 512.Кодированию подлежат гамма-корректированные сигналы. Приведенные диапазоны уровней квантования часто используются при сравнении с другими вариантами квантования. В этом случае на них часто ссылаются как на показатели динамического диапазона или полного разрешения по уровню сигнала, поскольку число уровней квантования определяет шум квантования и, соответственно, динамический диапазон. В этом же смысле иногда говорят о 10-битном разрешении.


Рис.8 Кодирование компонентного видеосигнала (4:2:2). Структура дискретизации.

Частоты дискретизации представляют гармоники строчной частоты, что обеспечивает неподвижную ортогональную структуру отсчетов ТВ изображения (рис. 8). Величинам 13,5 и 6,75 МГц кратна, как частота строчной развертки стандарта телевизионного разложения 625/50, так и частота развертки стандарта 525/60. Собственно, выбор в качестве базовой именно частоты 3,375 МГц во многом связан с соображениями кратности с частотами строчной развертки двух мировых стандартов разложения. Это важно потому, что позволило ввести единый мировой стандарт цифрового кодирования компонентного видеосигнала, при котором в активной части строки содержится 720 отсчетов яркостного сигнала и по 360 - каждого цветоразностного. Различие в системах 625/50 и 525/60 заключается в разном числе строк и несколько отличающейся длительности интервала гашения. Полная скорость передачи цифрового компонентного видеосигнала составляет 10 х 13,5 + 10 х 6,75 + 10 х 6,75 = 270 Мбит/с.

рисунок
Рис.9 Кодирование компонентного видеосигнала (4:4:4).

Существуют и другие форматы представления компонентного сигнала в цифровом виде. Кодирование по стандарту 4:4:4 предполагает использование частоты 13,5 МГц для всех трех компонентов: R, G, B или Y, Cr, Cb (рис. 9). Это означает, что все компоненты передаются в полной полосе. Для каждого компонента в активной части кадра оцифровывается 576 строк по 720 элементов. Скорость цифрового потока при 10-битовом слове составляет 405 Мбит/с.

рисунок

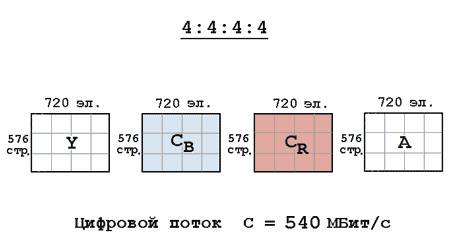

Рис.10 Кодирование компонентного видеосигнала (4:4:4:4).

Формат 4:4:4:4 описывает кодирование четырех сигналов (рис.10), три из которых являются компонентами видеосигнала (R, G, B или Y, Cr, Cb), а четвертый (альфа-канал) несет информацию об обработке сигнала, например, о прозрачности изображения переднего плана при наложении нескольких изображений. Дополнительным четвертым сигналом может также быть сигнал яркости Y в дополнении к сигналам основных цветов R, G, B. Частота дискретизации всех сигналов - 13,5 МГц, т.е. все сигналы передаются в полной полосе. Скорость передачи данных при 10 битах на слово равна 540 Мбит/с.

рисунок

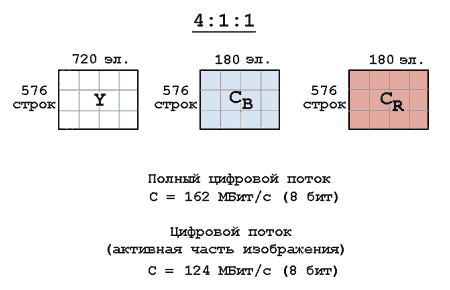

Рис.11 Кодирование компонентного видеосигнала (4:1:1).

Формат 4:1:1 предлагает двукратное уменьшение частоты дискретизации цветоразностных сигналов (в сравнении со стандартом 4:2:2). Яркостной сигнал Y дискретизируется с частотой 13,5 Мгц, а цветоразностные (Cr и Cb) - 3,375 Мгц. Это означает и двукратное уменьшение горизонтального разрешения в цвете. В активной части кадра 576 строк, каждая из которых содержит 720 элементов сигнала яркости и по 180 - цветоразностных сигналов (рис. 11).Формат 4:2:0 предлагает изображение, в котором яркостная компонента Y содержит в активной части кадра 576 строк по 720 отсчетов, а цветоразностные компоненты Cr и Cb - 288 строк по 360 отсчетов (рис. 12).

рисунок

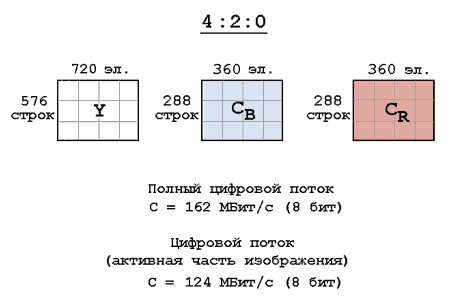

Рис.12 Кодирование компонентного видеосигнала (4:2:0).

Варианты кодирования 4:1:1 и 4:2:0 характеризуются одинаковой скоростью передачи данных - 202,5 Мбит/с для длины кодового слова в 10 бит и 162 Мбит/с - для 8 бит на слово. Если передавать только активную часть изображения (без обратного хода), то величина цифрового потока при 8 битах на слово составит 124 Мбит/с. Цифровые сигналы этих двух форматов могут быть получены из сигналов стандарта 4:2:2 путем предварительной обработки и децимации (прореживания отсчетов) с целью сокращения скорости потока. Формат 4:1:1 оказывается более удобным для систем со стандартом разложения 525/60, а формат 4:2:0 - для систем 625/50. Это связано с тем, что потеря вертикальной четкости более заметна в системе с меньшим числом строк (525/60), а потеря горизонтальной четкости более заметна в системе 625/50.

рисунок
Рис.13 Кодирование компонентного видеосигнала (3:1:1).

Находит применение формат 3:1:1, в котором уменьшено (в сравнении с 4:2:2) горизонтальное разрешение и для яркостной компоненты (с 720 до 540), и для цветоразностных (с 360 до 180). Активная часть кадра содержит 576 строк с 540 отсчетами яркостной компоненты и 180 отсчетами для цветоразностных (рис. 13). Скорость передачи данных формата 3:1:1 составляет 135 Мбит/с при 8 битах на один отсчет. Для значительного сокращения скорости потока (например, в CD-ROM приложениях) разрешение яркостной компоненты снижается примерно в 2 раза по вертикали и по горизонтали, а цветоразностных - в 4 раза по вертикали и в 2 раза по горизонтали (в сравнении со стандартом 4:2:2).

рисунок

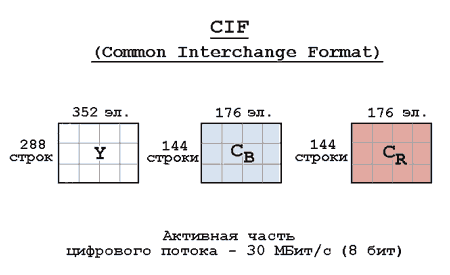

Рис.14 Кодирование компонентного видеосигнала CIF (Common Interchange Format).

Такой вид представления описывается форматом CIF (Common Interchange Format). Один кадр этого формата содержит в активной части 288 строк по 352 отсчета для яркостной компоненты и 144 строки по 176 отсчетов для цветоразностных компонент (рис. 14). При передаче только активной части изображения скорость потока составляет около 30 Мбит/с при 8 битах на отсчет.

 Назад НазадДалее





Назад Назад на  "Теория цифровой обработки видеоизображения"
