Программно-аппаратный
комплекс CinéWave, производимый
компанией Pinnacle Systems, Inc. представляет
собой законченный инструментальный
набор, предназначенный для
профессионалов видеоиндустрии.
Он может использоваться в студиях
для выполнения практически любого
спектра задач по записи,
редактированию и дистрибуции
цифрового видео — как в рамках
телевизионного видеопроизводства, так
и для корпоративных и специальных
нужд. Разумный подбор компонентов
обеспечивает высокое качество,
возможность обработки видео в реальном
масштабе времени, широкие монтажные
возможности и совместимость с разнообразным
оборудованием.
В состав CinéWave неизменно входят:
- 32/64-разрядная
PCI-плата TARGA Ciné Engine с 2 коннекторами
Digital Tether™;
- ПО для
управления захватом видео CinéAquire™,
реализованное как в виде
автономного приложения, так и в виде
модулей plug-in для программ
Commotion Pro и After Effects;
- механизм
поддержки алгоритма CinéOffline,
позволяющего вести обработку
видеоматериала (в том числе на компютерах,
не оснащенных платой TARGA Ciné Engine)
в режиме низкого разрешения с возможностью
последующей переоцифровки
смонтированного материала с высоким
разрешением;
- поддержка
набора из более чем 20 эффектов
реального времени, среди которых 13 переходов,
не требующих предварительного
просчета;
- внешний
коммутационный блок Pro Analog Breakout Box с полным
набором разъемов для подключения
видеоаппаратуры;
- плата
9-pin последовательного порта
GeeThree Stealth Serial Port для управления
профессиональной видеотехникой;
- кабель
Pipeline Digital RS-422 Device Control Cable
для коммутации платы GeeThree Stealth Serial Port
с профессиональной видеотехникой.
Pinnacle Systems предлагает несколько
вариантов поставки системы CinéWave и в большинство
из них, помимо выше перечисленных
компонентов, входят также программа
редактирования видео Final Cut Pro,
программа композитинга и ротоскопинга
Commotion Pro и набор популярных эффектов
освещения Knoll Light Factory. Вы можете
выбрать вариант комплектации, в наибольшей
степени отвечающий вашим текущим
потребностям и у вас всегда останется
возможность дооснащения всеми
доступными опциями в будущем.
QUIQUE SUUM
Возможные варианты поставки системы CinéWave,
не исключающие однако ее дооснащение
необходимыми опциями по выбору
пользователя, приведены в таблице.
Базовой является комплектация CinéWave
Classic RT, представляющая собой, по сути,
только плату захвата TARGA Ciné Engine с одним
внешним коммутационным блоком (обычно
Pro Analog Breakout Box) в комплекте с драйверами,
фирменной утилитой захвата CinéAquire и картой
GeeThree Stealth Serial Port (с кабелем Pipeline Digital RS-422 Device
Control Cable), обеспечивающей возможность
управления профессиональным
видеооборудованием.
Функции |
CinéWave
Classic RT |
CinéWave
RT |
CinéWave
RT Pro |
CinéWave
HD |
TARGA
Ciné Engine |
|
|
|
|
CinéAquire |
|
|
|
|
CinéOffline |
|
|
|
|
GeeThree
Stealth Serial Port |
|
|
|
|
Более
20 эффектов реального
времени |
|
|
|
|
Pipeline
Digital RS-422
Device Control Cable |
|
|
|
|
Final
Cut Pro with Offline RT
and Color Correction Tools |
Опция |
|
|
|
Commotion
Pro |
Опция |
|
|
|
Knoll
Light Factory |
Опция |
|
|
|
CinéWave
RT Pro
Software Upgrade |
Опция |
Опция |
|
Опция |
Pro
Analog Breakout Box |
Опция* |
Опция* |
Опция* |
Опция* |
Pro
Digital Breakout Box |
Опция* |
Опция* |
Опция* |
Опция* |
Pro
Digital & Analog
Breakout Box |
Опция* |
Опция* |
Опция* |
Опция* |
Pro
HD Breakout Box |
Опция |
Опция |
Опция |
|
|
* |
All systems
require at least one SD breakout box |
|
=
включено в комплект поставки |
|
CinéWave RT, кроме перечисленных выше
аппаратных компонентов, включает в себя
набор мощных профессиональных
программ монтажа и видеографики,
делающих этот комплект вполне
самодостаточным и пригодным для
решения большинства основных задач
видеопроизводства.
CinéWave Classic RT/CinéWave RT обеспечивают
работу с несжатым видео в стандартах
PAL и NTSC с разрешением ITU-R.601 (известном
в прошлом как CCIR-601), возможность
выбора формата кадра — 4:3 или 16:9,
обработку видеосигнала в представлении
4:4:4:4 или 4:2:2 при глубине
квантования 8, 10 или 16-bit на компонент.
Возможен одновременный (sic!) вывод до 4-х
потоков некомпрессированного 10-bit
видео стандартного разрешения (Standard
Definition, SD) или 2-х потоков
некомпрессированного 10-bit SD-видео
и одного потока видео высокой
четкости (High Definition, HD).
CinéWave RT легко модернизируется до конфигураций
CinéWave RT Pro и CinéWave HD путем
простого присоединения
соответствующих устройств к
свободному разъему Digital Tether или
инсталляции дополнительного
программного обеспечения.
Особые случаи
Для подключения аудио/видеооборудования
компания Pinnacle Systems предлагает богатый
выбор внешних коммуникационных
устройств с интерфейсом Digital Tether —
так называемых Breakout Box (BoB).
|
|
Коммутационный
блок Pro Analog Breakout Box
- Video:
Analog composite, component, S-Video, reference
in (BNC);
- Audio:
Analog unbalanced -10 dB (RCA); balanced +4 dB (XLR).
|
|
|
Коммутационный блок Pro Digital Breakout
Box
- Serial
digital interface (SMPTE 259M) resolution at 10-bits
with embedded audio @ 20-bit/48 KHz.
|
|
|
Коммутационный
блок Pro Digital Plus
- I/O
for uncompressed standard definition Serial Digital
Interface (SDI) video;
- Supports
up to four channels of AES/EBU audio;
- Supports
monitoring of analog Composite Video and RCA unbalanced
audio.
|
|
|
Коммутационный
блок Pro Digital & Analog
- Video:
Composite, component, S-Video, analog 10-bit,
serial digital (SMPTE 259M) resolution at 10-bits;
- Audio:
4 in/6 out analog balanced audio, 4 in/4 out
AES/EBU digital audio @ 20-bit/48 KHz, 2 in/2 out
S/PDIF digital audio, 2 in/2 out unbalanced audio,
8 in/8 out TDIF digital audio, SDI embedded audio
@ 20-bit/48 KHz.
|
Digital Tether — цифровой двунаправленный
интерфейс, связывающий картоу и внешние
Breakout Box. Он представляет собой
практически продолжение внутренней
шины платы, связывая процессор
обработки сигнала HUB-3 c ЦАП/АЦП
во внешнем коммутационном модуле.
Вариант CinéWave RT Pro представляет
собой CinéWave RT, дополненный
исчерпывающим набором эффектов,
переходов и функций по управлению
цветокоррекцией и маскированием
изображения. Среди наиболее интересных
следует отметить группу эффектов
движения (Motion Effects), состоящую из 15 фильтров
и мощнейшие механизмы
цветокоррекции (Color Correction) и маскирования
(Keys). Излишне повторять, что весь этот
внушительный арсенал эффектов,
способный удовлетворить самого
взыскательного профессионала, не требует
предварительного просчета. А в условиях
реального видеопроизводства это
означает не только удобство в работе,
но невероятную экономию времени.
Что касается CinéWave HD, то эта
система, стандартно комплектуемая
коммутационным блоком Pro HD Breakout Box (подключается
ко второму разъему Digital Tether (Tether 2),
расположенному в верхней части
монтажной скобы) предназначена для
работы с видеоматериалами (в том
числе несжатыми) высокой четкости
стандартов 1080i/30, 1080i/25, 1080p/24
и даже 1080p/23.98, что позволяет
осуществлять в программе Final Cut Pro «честное»
редактирование материала с частотой
кадров 23.976 FPS. Кроме того полностью
поддерживается (с помощью утилиты CinéAquire)
работа с видеоматериалом стандарта
720p.
|
Коммутационный
блок Pro HD Breakout Box
- HD serial
digital interface (SMPTE 292M) with embedded audio @
20-bit/48 KHz;
- Supports
1080i/30, 1080i/29.97, 1080i/25, 1080p/24, and even true
1080p/23.98 FPS;
- There
is also support for 720p.
|
Отметим, что на сегодняшний день CinéWave
HD является одним из наиболее
доступных решений для работы с видеосигналом
стандарта High Definition (SMPTE 292M), к которому
присматриваются уже многие российские
студии.
А вместо сердца —
пламенный… HUB-3

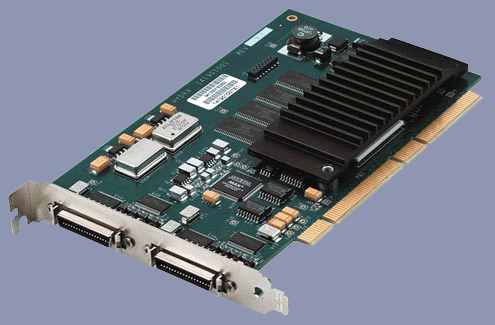

Плата TARGA Ciné Engine, являющаяся ядром
представленного программно-аппаратного
комплекса компании Pinnacle, построена на мощном
программируемом видеопроцессоре HUB-3,
оснащена большим, 128-Мбайт,
буфером быстрой SDRAM памяти и использует
прогрессивную архитектуру «memory centric»,
имеющую несомненные и многочисленные
преимущества перед традиционной, «stream
centric», архитектурой.
HUB-3 — специализированный
видеопроцессор с высокой степенью
интеграции, выполненный по 0,25-микронной
технологии. В соответствии с концепцией
«memory centric» при его создании основное
внимание было уделено обеспечению
высокоскоростного обмена данными с оперативной
памятью. Для этого используется 128-разрядная
шина данных с тактовой частотой
100 МГц. В результате пиковая
пропускная способность подсистемы «процессор —
память» достигает 1,5 Гбайт/с, что
дает возможность передавать до 75 потоков
некомпрессированного 4:2:2 видео
стандарта ITU-R.601 в реальном
времени. Все внутренние преобразования
осуществляются в представлении
4:4:4:4 или 4:2:2:4 при глубине
квантования 8/16-bit в цветовой
модели YUV или 8-bit в пространстве
RGBA, что обеспечивает очень высокое
качество выходного сигнала.
HUB-3 имеет
два независимо программируемых блока
обработки данных, которые могут
работать параллельно. Каждый из них
способен обрабатывать до 100 Мпиксел/сек,
что почти в 8 раз превышает
потребности по воспроизведению
видео в стандартном разрешении NTSC
или PAL. Все это позволяет не только
использовать любые разрешения, но и смешивать
в одном проекте некомпрессированные
и сжатые видеоматериалы.
Для коммуникации с профессиональным
аудио/видеооборудованием плата
оснащена двумя разъемами интерфейса
Digital Tether, предназначенными для
подключения, возможно одновременного,
внешних коммуникационных модулей Breakout
Box. Digital Tether — цифровой
двунаправленный интерфейс между PCI-картой
и внешним Breakout Box. Передача аудио,
видео и управляющей информации по нему
осуществляется со скоростью до 1485 Мбит/сек
в каждом направлении. Все аналоговые
преобразования сигналов перенесены в Breakout
Box.
Конструктивные особенности интерфейса
Digital Tether позволяют плате одинаково
легко работать не только с видеосигналами
Standard Definition (720 × 576 для PAL и 720 × 480
для NTSC) и High Definition (до 1920 × 1080),
но и, если возникнет такая
необходимость, с картинкой
разрешения 3000 × 2000.
Технические
характеристики
- форматы
видеосжатия: DV25 (12 Гбайт/час),
Uncompressed YUV (72 Гбайт/час), Uncompressed
RGBA (144 Гбайт/час);
- video
In/Out (зависит от используемых BoB):
analog composite, component, S-Video, SDI, HD-SDI;
- характеристики
компонентного видеосигнала: сигнал/шум —
50 dB, диапазон частот — Y: ±1.5 dB
@ 4 MHz, -4dB @ 5 MHz; Pr, Pb: ±2dB
@ 1 MHz, -6 dB @ 1.5 MHz; Y/C задержка —
±45 ns;
- характеристики
композитного видеосигнала: сигнал/шум —
50 dB, диапазон частот — +1/-2 dB @
4.2 MHz (NTSC), +1/-4 dB @ 4.8 MHz (PAL); Y/C задержка —
±30 ns;
- K2T
искажения — 1%;
- audio
In/Out (зависит от используемых BoB):
analog unbalanced -10 dBu (RCA), balanced +4 dBu (XLR),
AES/EBU, S/PDIF, TDIF, embedded SDI audio @ 20-bit/48 KHz;
- характеристики
аналогового аудиосигнала: сигнал/шум
(SNR) в диапазоне 20 Hz—20 KHz —
balanced 92 dB, unbalanced 90 dB; динамический
диапазон — 94 dB; полное
гармоническое искажение (THD+N)
на частоте 1 KHz — balanced <0,007%,
unbalanced <0,01%; headroom — balanced 24 dBu,
unbalanced 18 dBu.
Системные требования
- процессор
PowerPC G4/G4 dual;
- свободный
64-bit слот PCI;
- системное
ПО — Mac OS 9.1 и выше (рекомендуется
Mac OS 9.2) или Mac OS X 10.2 и
выше;
- оперативная
память — не менее 256 MB (рекомендуется
512 MB и более);
- дисковая
подсистема: рекомендуется
использование RAID-массивов на
шине SCSI;
- привод
CD или DVD для инсталляции ПО;
- QuickTime
5.0.2 или выше.
Загрузить
последнюю версию драйвера.
Информация о компании
Компания Pinnacle Systems, Inc. образована в 1986 году.
Основное направление ее деятельности —
разработка и производство
разнообразного оборудования для
цифровой обработки видео. Ориентируясь
на широкий круг потребителей, Pinnacle
Systems предлагает полный спектр решений,
как для вещательных студий, так и для
корпоративного и домашнего видео. На сегодня
Pinnacle Systems является лидирующим
производителем во всех сегментах
рынка цифровых видео-решений.
Штаб-квартира компании располагается в Маунтин-Вью,
штат Калифорния. Pinnacle Systems имеет
интернациональные торговые и маркетинговые
офисы во Франции, Германии,
Нидерландах, Швеции, Великобритании,
Китае, Японии, Сингапуре и Тайване.
Продукция компании продается через
торговых посредников, дистрибьюторов,
OEM каналы. Pinnacle Systems, Inc. серьезно
работает и на российском рынке,
что гарантирует отечественным
пользователям квалифицированную
техническую и информационную
поддержку всего спектра оборудования и программного
обеспечения, поставляемого компанией.
Общий штат компании насчитывает более
300 сотрудников во всем мире.
Научно-исследовательские
подразделения компании функционируют
как в США, так и в Западной
Европе (Брауншвейг, Германия).
Недавно, в рамках программы Deloitte &
Touche Fast 500, Pinnacle Systems была названа среди 500 наиболее
быстро развивающихся технологических
компаний.
|
