Pinnacle DC2000 Вопросы и ответы

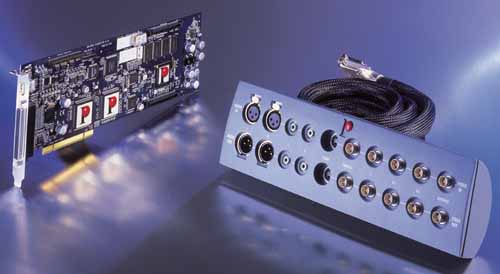

Плата miroVideo DC2000 от компании Pinnacle Systems – это надежное, эффективное и доступное по цене решение для компьютерного видеопроизводства. Она позволяет выполнять не только ставшим обычным нелинейный монтаж, но также решать задачи архивирования видеоматериалов и даже создания DVD. При этом она может работать как с аналоговыми, так и с цифровым видеосигналами (при наличии DV-опции). В отличие от плат редактирования предыдущего поколения (miroVideo DC50, DPS PVR/Reality/Velosity, Fast VideoMachine, Matrox DigiSuite и других), основанных на M-JPEG компрессии видео, DC2000 использует прогрессивную MPEG-2 технологию, что позволяет при том же качестве цифрового видео значительно уменьшить размеры файлов (до 10 мин на 1 ГБ). Кроме этого, при монтаже она позволяет в реальном времени выполнять большое количество двумерных эффектов и переходов между видеофрагментами, а также осуществлять наложение титров и графики по альфа-каналу.

10 причин, чтобы выбрать DС2000

  1. Вы хотите создать недорогую компьютерную систему нелинейного монтажа для работы с аналоговым компонентным видео сигналом (а также с композитным и S-Video) и симметричным/несимметричным звуком.
  2. Вам необходима совместная работа не только с компонентной аппаратурой, но и с цифровой аппаратурой форматов DV и DVCam.
  3. Вам приходится обрабатывать большое количество видеоматериала и Вы хотите сократить требуемый объем дискового пространства.
  4. Вы хотите в процессе создания и редактирования проекта сразу видеть (слышать) и оценивать/корректировать результат (для большинства используемых Вами эффектов и переходов между двумя видеоклипами, наложения титров и графики, микширования нескольких звуковых дорожек).
  5. Вам необходимо быстро обработать исходный видеоматериал и сбросить (записать) результат на ленту, не затрачивая время на программный пересчет (рендеринг).
  6. Вы хотите встроить монтажный компьютерный комплекс в студийную линейку аппаратуры для работы по внешней синхронизации, с возможностью управления видеооборудованием по RS-422.
  7. Вам не хотелось бы приобретать дополнительное конвертер для преобразования аналоговых видеоформатов в цифровые и обратно.
  8. Вам необходимо быстро передать оцифрованное (обработанное) видео по локальной сети для просмотра на любом компьютере сети.
  9. Вы нуждаетесь в недорогом устройстве создания файлов для архивного хранения исходных видеоматериалов и конечной продукции.
  10. Вам необходимо создавать корпоративные DVD-Video диски (для себя или по заказам), не затрачивая времени на переконвертацию файлов.

Технические характеристики DC2000

Шина

PCI версии 2.1

Метод компрессии

MPEG-2 422P@ML (422 Professional Profile @ Main Layer)
MP@ML (Main Profile @ Main Layer)

Максимальный поток данных на жесткий диск (эффективный)

422P@ML: 25 Мбит/с MPEG-2 IP кадры, GOP=4 (50 Мбит/с)
MP@ML: 15 Мбит/с MPEG-2 IBP кадры, GOP=15 (50 Мбит/с)

Видео форматы

PAL 422P@ML: 720 х 576, YUV 4:2:2, 25 кадров/с
PAL MP@ML: 720 х 576, YUV 4:2:0, 25 кадров/с
NTSC 422P@ML: 720 х 480, YUV 4:2:2, 29,97 кадров/с
NTSC MP@ML: 720 х 480, YUV 4:2:0, 29,97 кадров/с

Форматы звука

PCM 48/44/32 кГц, 16 бит, стерео
PCM 32 кГц, 12 бит, стерео – только с DV опцией

Разъемы

Аналоговые: 2 х компонентный (Y, R-Y, B-Y), BNC
2 x S-Video (Y/C), MiniDIN 4
2 x композитный (CVBS), BNC (с переходниками RCA)
2 x сбалансированный, стерео, XLR
2 x линейный, стерео, RCA
IEEE-1394: 1 x 6-конт. 1394 (для DV опции)

Кабели

Аналоговый: кабель длиной 2 м на внешнем коммутационном блоке
Управления: RS232—RS422, 9 конт. (м)—9 конт. (п)
IEEE-1394: 4 конт. – 6 конт. для DV устройств (с DV опцией)

Операционная система

Windows 98, Windows 98 SE, Windows NT 4.0 (SP5), Windows 2000

Комплект

  • PCI плата расширения
  • Профессиональный коммутационный блок
  • Опция для DV аппаратуры (дополнительно)
  • Кабель RS422

Программное обеспечение

  • Adobe Premiere 5.1
  • INSTANT Video
  • INSTANT DVD
  • SmartGOP
  • Minerva Impression
  • Pinnacle TitleDeko
  • Hollywood FX Bronze
  • Adobe Photoshop LE
  • ProVTR device control

Основные достоинства

  • 50 Мбит эффективный поток данных @ IP кадров, 422P@ML (реально 25 Мбит на жесткий диск)
  • 50 Мбит эффективный поток данных @ IBP, 420 MP@ML (реально 15 Мбит на жесткий диск)
  • Шторки, переходы, титры и фильтры в реальном времени
  • 422P@ML MPEG-2 формат обеспечивает профессиональное качество видео согласно стандарту ITU-R BT 601
  • компрессия IP и IBP обеспечивает профессиональное качество, но требует на 50% и 70% меньше дискового пространства, чем M-JPEG
  • YUV, S-video и композитные входы-выходы видео
  • Симметричный и линейный входы-выходы аудио
  • Видео 720x576 25 к/с (PAL) с высококачественным отображением на VGA
  • CD/DAT качество стереозвука до 48kHz 16bit
  • Полная AVI совместимость для композитинга и 3-D приложений
  • Внешний блок для удобного соединения
  • SmartGOP технология для IP и IBP редактирования в реальном времени с точностью до кадра
  • Pinnacle Systems TitleDeko plug-in для создания титров в рамках Adobe Premiere
  • INSTANT Video для эффективного рендеринга сложных фрагментов
  • INSTANT DVD для быстрого кодирования в MPEG-2 и создания DVD
  • Adobe Premiere RT 5.1 – мощная программа редактирования
  • Minerva Impression – программа для создания DVD/CD-R
  • IEEE-1394 I/O опция для сопряжения с DV оборудованием
  • Возможна поставка профессиональной программы DVD авторинга

Требования к системе

Минимальные

  • Pentium II 350 МГц
  • свободный разъем PCI 2.1
  • 128 МБ RAM ( в Windows 2000 – 196 МБ)
  • 16 разр. графическая плата, поддерживающая DirectDraw
  • 500 МБ свободного места на жестком диске для программного обеспечения и Adobe Premiere
  • UltraDMA66 IDE жесткий диск емкостью не менее 10 ГБ со скоростью передачи данных не менее 10 МБ/с.

Рекомендуемые

  • Pentium III 600 МГц
  • свободный разъем PCI 2.1
  • 256 МБ RAM
  • 32 разр. графическая плата AGP, поддерживающая DirectDraw
  • 500 МБ свободного места на жестком диске для программного обеспечения и Adobe Premiere
  • дисковый массив Ultra2Wide SCSI или UltraDMA66 IDE на базе RAID контроллера FastTrak емкостью 30 ГБ
  • звуковая плата с форматом оцифровки 48 кГц

Вопросы и ответы

Вопрос: Плата DC2000 может работать в двух основных форматах MPEG2 компрессии. Чем они отличаются? Какой из форматов предпочтительнее?

Ответ: Однозначно ответить нельзя, т.к. каждый имеет свои преимущества и недостатки. Правильнее будет выбирать тот или иной формат для выполнения определенного вида работ. В AVI файлах, захваченных в формате MPEG-2 422P@ML цвета сохранены в представлении 4:2:2, что соответствует более высокому качеству видео. Скорость передачи данных регулируется в пределах от 4 до 25, структура GOP установлена в IPPP. AVI файлы обеспечивают немного более высокую цветовую точность, чем MP2 файлы. Кроме того, формат AVI совместим с широким диапазоном программного обеспечения, в то время как MP2 обычно не может импортироваться другими приложениями. Таким образом, формат MPEG-2 422P@ML (AVI файлы) может быть использован:

  • Если ваша цель – производство видео на аналоговых или DV лентах.
  • Если Вы хотите использовать клипы, захваченные с DC2000, в других приложениях типа Adobe After Effects.
  • Если Вам абсолютно необходима обработка цвета 4:2:2.

В MP2 файлах, с другой стороны, видео захватывается в формате MPEG-2 MP@ML, с цветовым представлением 4:2:0, как это требуется по стандарту DVD-Video. Скорость передачи данных может изменяться от 2 до 15 Мбит/с, структура GOP - обычно IBP, но может быть установлена свободно.

Так как MP2 файлы состоят из более длинных GOP, которые включают кадры B-типа, то скорость передачи данных, требуемая для достижения заданного уровня качества видео, обычно составляет около половины от требуемого для AVI файлов.

MP2 файлы наилучшим образом могут быть использованы:

  • Если ваша конечная цель – производство DVD или MPEG2-CD (и при этом Вы – с минимальными затратами времени).
  • Если Вы хотите быстро выполнить редактирование предварительно экспортированного MP2 файла.
  • Если во главу угла ставится экономия места на жестком диске - MP2 файлы обеспечат уровень качества DV со скоростями передачи данных около 6 Мбит/с, а это значит, что Вы можете сохранить более чем 20 минут видео в одном гигабайте.
  • Если Вы хотите заархивировать полученный видеоматериал и не тратить впустую пространство на ваших носителях данных.

Обратите внимание, что выбирая между MP2 и AVI файлами для захвата видео, Вы не ограничены в формате вывода. Оба этих формата могут экспортироваться на аналоговую или DV ленту, в DVD или MPEG2-CD и в потоковые форматы видео, подходящими для Internet.

Вопрос: Могут ли эти два формата использоваться одновременно в одном проекте?

Ответ: Оба этих формата могут быть смешаны в одном проекте.

Вопрос: Какой из форматов рекомендуется использовать для chroma-key видеоряда?

Ответ: Предпочтительнее использовать формат AVI (MPEG2 IP 422@ML), но все равно результат будет далек от идеала. Для получения более качественного наложения надо пользоваться платой с минимальной компрессией M-JPEG (miroVideo DC50, ReelTime и др.).

Вопрос: Какой формат звука рекомендуется для создания MPEG2-CD?

Ответ: При экспорте для DVD производства звук может быть представлен в формате WAV (PCM 48 кГц 16 бит-стерео), а для производства MPEG2-CD - в формате MPA (MPEG1 layer 2), т.к. при этом значительно снижается поток данных при воспроизведении диска (но формат MPA не может импортироваться в Premiere!!!).

Вопрос: Одновременно ли на всех разъемах присутствует выходной аналоговый сигнал?

Ответ: В режиме сквозного канала и при воспроизведении с жесткого диска на всех аналоговых выходах одновременно присутствует одинаковый сигнал, а при наличии DV-опции - и на цифровом выходе.

Вопрос: Возможно ли выполнение эффектов реального времени на цифровой выход?

Ответ: При установленной DV-опции цифровой выход имеет точно такие же возможности, что и любой из аналоговых, в том числе и выполнение эффектов реального времени.

Вопрос: Возможно ли одновременное управление в Adobe Premiere магнитофоном DV и магнитофоном Betacam?

Ответ: Оба этих магнитофона могут быть одновременно подключены к плате по соответствующим входам и выходам (например, для записи с DV, а выводе на Betacam), но одновременное управление невозможно. Но при захвате исходного материала можно выбрать управление по DV, а для сброса на ленту Betacam после редактирования – переключить управление на RS-422.

Вопрос: Может ли плата работать с другим разрешением, отличным от 720 х 576?

Ответ: Нет, т. к. размер 720 х 576 – это общепринятый студийный стандарт кадра для Betacam, он же принят и для DV.

Вопрос: Может ли плата DC2000 работать с AVI-файлами, сделанными с помощью других плат?

Ответ: Нет, для этого требуется переконвертация. Но для совместимости можно использовать формат MPEG2 IBP. Как показывает опыт, плата понимает MP2 –файлы, сделанные во многих других программах, например, Ulead Media Studio Pro 6.0, PixelTools, DVMPEG и др. Не забудьте при этом использовать WAV формат звука (PCM 48 кГц или 44 кГц, 16 бит, стерео).

Вопрос: У меня сохранились AVI-файлы, созданные с использованием комплекта DC1000. Могу ли я теперь использовать их для проектов в DC2000?

Ответ: Да, можно. Если возникнут проблемы с распознаванием временного кода в этих файлах, то необходимо воспользоваться утилитой ValidTC в каталоге TOOLS установочного диска DC2000.

Вопрос: Все ли типы цифровых камер поддерживаются платой?

Ответ: Поддерживаются практически все модели, которые имеют цифровой вход (DV IN).

Вопрос: Какие основные типы 2D эффектов выполняются в реальном времени.

Ответ: В реальном времени выполняются двумерные шторки, градиентные шторки (на базе 8-битных растровых файлов), наложение титров и графики по альфа-каналу и эффекты цветокоррекции (яркость, насыщенность).

Вопрос: А все другие типы требует просчета?

Ответ: Да.

Вопрос: Время просчета зависит только от выбранного эффекта и мощности процессора?

Ответ: Не только. Еще и от количества свободной расширенной памяти.

Вопрос: Можно ли одновременно задавать несколько эффектов?

Ответ: Да, но потребуется рендеринг.

Вопрос: Существует ли возможность синхронизации воспроизведения выходного видео по внешнему источнику?

Ответ: Да, на внешнем коммутационном блоке предусмотрены специальные разъемы ввода-вывода синхросигнала.

Вопрос: В рекламе подчеркивается, что при монтаже в Adobe Premiere используется программа miroInstant Video, что это такое?

Ответ: Более точно надо говорить не об отдельной программе, а о технологии miroInstant Video. Это означает, что при редактировании просчитывается не весь проект заново, а только изменяемые фрагменты исходных клипов. Аналогично, при экспорте проекта для создания DVD используется технология miroInstant DVD, в результате которой неизменяемые фрагменты просто копируются в новый MP2 файл, что существенно ускоряет процесс экспорта.

Вопрос: В комплект DC2000 включена программа StreamAnyWhere LE. Что она делает?

Ответ: Это plug-in в Adobe Premeire, он позволяет экпортировать созданный проект в формат, предназначенный для эффективного распространения в Интернет. Соответственно, при экспорте Вы можете выбирать между RMA файлами для программы RealMedia или MPEG4 ASF-файлами. Встроенная программа wizard поможет Вам подобрать соответствующие установки.

Вопрос: В комплект DC2000 входит программа Impression CD-Pro 2.0. Позволяет ли она создавать DVD диски?

Ответ: В основном она предназначена для создания MPEG2-видео интерактивных CD дисков (с развитой системой меню), но также допускает возможность создания и записи упрощенных по возможностям DVD. Здесь cреди наиболее существенных ограничений: только одноуровнее меню (в полной версии – не ограничено), при неограниченном числе глав адресация возможна только на их начало (в полной версии – до 99 подразделов каждой главы), допускается только 2 аудиоканала (в полноценном DVD – до 8), не поддерживаются субтитры. C этой точки зрения Impression CD-Pro можно назвать Lite версией Impression DVD. Впрочем, для создания простейших DVD-Video дисков даже этих ограниченных возможностей может оказаться вполне достаточным.

Вопрос: А если мне необходимо создавать “полноценные” DVD диски – c субтитрами и многоканальным звуком, со сложной системой меню, развитым оглавлением и т.д.?

Ответ: Что ж, тогда Вам необходима полная версия программы Impression DVD. Вместе с DC2000 она образует комплект DVD2000. Впрочем, Вы можете приобрести эту программу и позднее – как upgrade с DC2000 на DVD2000.

Вопрос: “Понимают” ли MP2 файлы, полученные с помощью DC2000, аппаратные MPEG2 и DVD проигрыватели, например, плата RealMagic?

Ответ: Да, компьютерная плата RealMagic успешно воспроизводит MP2 файлы, непосредственно захваченные платой DC2000. Эти же файлы без дополнительного пересчета или конвертации можно использовать в программе Impression CD-Pro (DVD) для создания DVD-Video дисков.

Вопрос: На что и каким образом я могу записать DVD диск, созданный программой Minerva Impression?

Ответ: Начнем с того, что образ диска (в соответствии со DVD-Video спецификацией) сначала создается на винчестере (HDD). И лишь по завершению этого процесса он может быть переписан на носитель. В таком качестве разумно использовать диски CD-R(RW), DVD-RAM, DVD-R(RW) или магнитную DLT-ленту. Impression поддерживает все эти носители, так что процесс переноса не вызывает проблем. Однако, к компьютеру должен быть подключено соответствующее устройство записи. На первый взгляд, наиболее естественным является запись на DVD-R емкостью 3,95 или 4,7 GB, ведь именно эти диски воспроизводятся на стандартных бытовых DVD-плеерах. Однако, практически единственный доступный в настоящее время DVD-рекодер Pioneer DVR-S201 стоит свыше пяти тысяч долларов, а DVD-R диски к нему - около 40 долларов за штуку (причем они одноразовые, т.е. не допускают повторной перезаписи). Так что данное решение для удовольствие пока не может для российского пользователя в большинстве случаев слишком дорого. DLT-лента в основном используется для переноса мастер образа на завод с целью последующего коммерческого тиражирования.

Самым демократичным представляется решение на CD-R дисках – ведь их цена сегодня не первышает 1,5 долларов. Однако, доступная емкость в 650 Мбайт позволяет сохранить только около 10 минут DVD видео. Впрочем, для короткого корпоративного рекламно-презентационного фильма этого может быть вполне достаточно. Более серьезным ограничением является ограничение возможности воспроизведения таких дисков только компьютерными устройствами (DVD-ROM комплектами) – их не понимают бытовые DVD-плееры. Аналогичные рассуждения справедливы для DVD-RAM. Емкость этих дисков возрастает до 2,6 Гигабайт, но воспроизведение ограничено миром DVD-RAM.

Вопрос: Можно ли использовать DC2000 для архивирования видеоданных?

Ответ: Да, и вполне успешно. Ведь DC2000 представляет собой аппаратный MPEG-2 кодер, в реальном времени и с высоким качеством преобразующий входное видео в цифровой поток с очень эффективным сжатием данных. Аналогичная компрессия используется в аппаратах Betacam SX фирмы Sony, в системах цифрового вещания и распространения (например, на DVD). В нижеследующей таблице приведены некоторые оценки требуемых потоков данных для сохранения заданного уровня качества (от бытового Video до вещательного Studio-TV) при различных алгоритмах компрессии - от “классического” M-JPEG до MPEG-2 IBP MP@ML.



Video

S-Video

DV

Studio-TV

MJPEG

16 Mbps

32 Mbps

38 Mbps

56 Mbps

I-frame 422P@ML

14 Mbps

28 Mbps

33 Mbps

49 Mbps

I-frame MP@ML

10 Mbps

21 Mbps

25 Mbps

37 Mbps

IPPP 422P@ML

7 Mbps

14 Mbps

17 Mbps

24 Mbps

IPPP MP@ML

5 Mbps

10 Mbps

12,5 Mbps

18 Mbps

IBP 15/3 MP@ML

2,5 Mbps

5 Mbps

6 Mbps

9 Mbps

Несложно видеть, что в последнем случае при потоке около 8-10 Мегабит/сек обеспечивается сохранение студийного качества исходного материала. При этом один час видео потребует всего около 4 Гигабайт, что вполне доступно.

Вопрос: Около года назад я приобрел плату DC1000, но сейчас меня очень привлекают более продвингутые возможности DC2000. Существует ли возможность замены, естественно с доплатой?

Ответ: Да, такая программа upgrade в настоящее время действует. Но для начала необходимо понять, что именно Вас привлекает в DC2000. Если только новые программные возможности, то DC1000 также будет работать с новыми драйверами и , в частности, осуществлять захват и обработку в MPEG-2 IBP MP@ML файлы. Вы можете получить эти драйверы совершенно бесплатно у официальных дистрибуторов/дилеров фирмы Pinnacle Systems.

по материалам фирмы СТОИК
