- SDI, HD-SDI, Dual Link HD-SDI 4:4:4, and 4:4:4:4, 2K
- DVCProHD hardware acceleration
- HDV hardware acceleration
- Dynamic RT Extreme hardware acceleration
- Broadcast-quality hardware 10-bit up-/cross-/downconversion
- 12-bit HD component and SD component/composite analog output
- 10-bit HD/SD video/key output
- Internal HD/SD live hardware keyer
- 8-channel 24-bit AES and 16-channel embedded audio
- RS-422 machine control
- AJA QuickTime drivers
- Apple Final Cut Studio, Adobe After Effects, Photoshop and more
- Cables standard, K3-Box breakout optional
- 4-lane PCI-Express Bus interface
У формата HD много
преимуществ, одними из которых являются
качественное, четкое изображение и
насыщенный цвет. Но для работы с HD
материалом также необходима и мощная
система. Если вы ищите плату, при помощи
которой вы могли бы захватывать видео и
выводить смонтированный материал
обратно на ленту, то советую вам
остановить свой поиск на плате Kona 3.

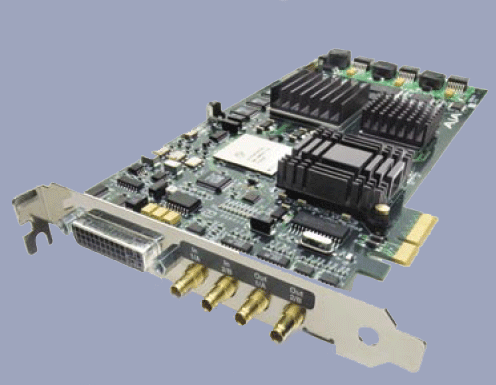

Kona 3 – одна из самых популярных плат,
производимых компанией AJA,
предназначенная для работы с SD и HD
форматами на базе Mac.
Установка
Kona 3 существует в двух вариантах, PCIe и PCIx,
и устанавливается, как и любая другая
видеоплата. После того, как вы
установите плату в вашем компьютере, при
помощи двух кабелей вы должны
подсоединить к ней внешний
коммутационный блок K3. Процесс
установки не должен вызвать каких-либо
сложностей и займет у вас не более 10
минут. Вместе с платой вы получаете: два
входа/выхода для захвата через Single HD-SDI
или Dual-link HD-SDI, в зависимости от того,
будете ли вы работать с форматом 4:4:4 (HD Cam
SR 10-bit), петлевой вход синхронизации Genlock
Loop (reference), восемь XLR AES аудио входов/выходов,
восемь BNC AES аудио входов/выходов,
компонентный выход для мониторинга и RCA
стереовыходы для контроля звука . Итак,
оценивая простоту инсталляции платы, я
могу дать 10 балов (по 10 бальной шкале).
Интерфейс
Перед тем, как я начну этот раздел, хочу
упомянуть о том, что до момента работы с
Kona 3, я никогда не имел дела
непосредственно с «платами захвата»,
единственное, с чем я работал, это был
внешний коммутационный блок от Avid,
который имел хорошую «защиту от дурака»,
поэтому первые несколько минут я просто

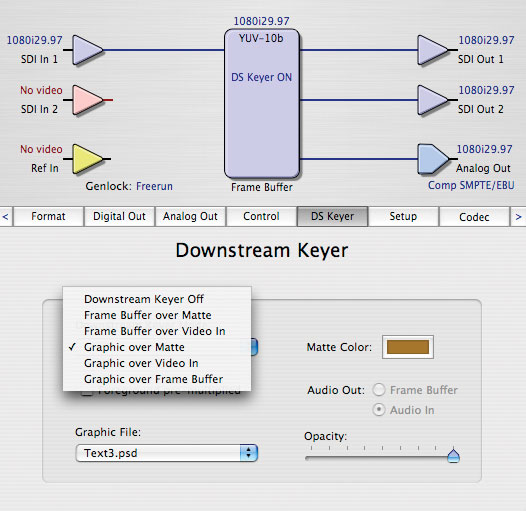

сидел и пытался разобраться с Control Panel Kona
3, я был в некотором замешательстве. Но
замешательство мое достаточно быстро
исчезло, так как вскоре я понял, что
ничего сложного в Control Panel нет, и мне
потребовалось всего лишь 15 минут, чтобы
освоить данную программную утилиту.
Назначение каждого инструмента
подробно отображено в окне,
открывающемся после нажатия на
соответствующую закладку.
Непосредственно для монтажа вам
понадобятся только три закладки: Input (ввод),
Format (формат) и Control (управление).
Управление входящим сигналом
производится посредством закладки "Input"
панели управления. Как только вы начнете
захватывать видео (SD или HD) по SDI, вы сразу
же увидите информацию о поступающем
сигнале напротив соответствующего SDI
входа.
В закладке "Input" вы также можете
выбрать аудиовход, по которому вы будете
захватывать звук (Embedded, BNC или XLR), и
назначить стереоканалы от 1 до 16 для
левого и правого каналов. В закладке "Format"
вы должны указать формат, в котором вы
будете захватывать видео. Плата Kona 3
позволяет осуществлять понижающую/повышающую
конверсию не только SD форматов, но также
из 720p в 1080i. Вы также можете указать
параметры для захвата без сжатия: anamorphic,
pillarbox 4x3, Zoom 14x9, Zoom letterbox, Zoom wide; и параметры
при захвате с понижающей конверсией:
letterbox, anamorphic, edge crop. И, наконец, в закладке
"Control" вы можете указать способ
синхронизации сигналов. Так как карта
имеет один вход синхронизации, вы можете
использовать Black Burst (525i) в качестве
опорного сигнала, если вы работаете с 720p
или 1080 23.976, то используйте настройку в
меню "Input Video", которая даст вам
стабильную синхронизацию сигналов.
Kona Control Panel = 9 (из 10)
Интеграция с Final Cut Pro
После того, как вы установите
программное обеспечение, у вас появится
доступ ко всем настройкам Kona (easy set-up).
Более того, разработчики AJA продумали
буквально все. Если вы уберете галочку с
опции "Show All" в настройках Easy Setup, то
вы получите ко всему, что только может
вам понадобиться.
1080i 29.97 8 Bit Uncompressed, 1080 23.976
8 Bit Uncompressed, 720p 8 Bit Uncompressed и NTSC 8 Bit –
основные настройки из всех
представленных, но вместе с тем вы также
можете выбрать настройки типа "NTSC 8 Bit
to DV", которые идеально подходят для
понижающей конверсии SD SDI в DV и 720p DVC Pro
для работы с Panasonic Varicam. После того, как вы
отметите опцию "Show All" в настройках
Easy Setup, вы получите доступ к широкому
спектру форматов, поддерживаемых платой
Kona 3, таких как 1080 25p (Pal HD), 1080 24 psF (segment frame
24p) 720 23.98 DVCPro Varicam.
Интеграция с Final Cut Pro = 9 (из 10)
Бонусы
Плата захвата должна делать то, для чего
она изначально предназначена, то есть
захватывать. Все остальное – это просто
дополнительные бонусы. По моему мнению,
факт того, что плата может выполнять
кросс и повышающую/понижающую конверсию
в реальном времени, это дополнительное
подспорье для лучшей продаваемости
товара. Для работы над киноматериалом
была добавлена поддержка 2K. И еще одно
замечательное добавление к
возможностям платы – это возможность
кеинга по альфа-каналу в режиме
реального времени.
Как и большинство стандартных плат
захвата, Kona 3 поддерживает Adobe After Effects и
другие графические приложения, поэтому
вы сможете просмотреть итоговую
картинку на контрольном видеомониторе.
Лично для меня самым большим плюсом
платы (при работе в Final Cut) является
возможность преобразования сигнала из
1080 23.976 в 1080i в режиме реального времени
непосредственно во время монтажа.
Бонусы = 10 (из 10).
Если вы работаете с HD, Kona 3 – это то, что
вам нужно. Даже если вы пока не
планируете переходить на работу с HD
форматом и ищете решение, рассчитанное
только на работу с SD, то я все равно очень
советую вам приобрести именно эту плату,
так как в дальнейшем вам не придется
делать апгрейд до платы, поддерживающей
работу с HD.
Общая оценка Kona 3 = 9.5 (из 10)
|
